ХОРЕВ Анатолий Анатольевич,
доктор технических наук, профессор
Поиск электронных устройств перехвата информации с использованием индикаторов электромагнитного поля
Индикаторы электромагнитного поля
Индикаторы (детекторы) электромагнитного поля позволяют выявлять закладные устройства (ЗУ), внедрённые в выделенные помещения и на объекты информатизации и использующие для передачи информации радиоканал, а также диктофоны и устройства скрытой видеозаписи.
Принцип действия индикаторов электромагнитного поля основан на интегральном методе измерения уровня электромагнитного поля в точке их расположения. В состав типового индикатора поля входят: фильтр высокой частоты, усилитель высокой частоты (при необходимости), диодный детектор, усилитель постоянного тока с логарифмической зависимостью коэффициента усиления, звуковой генератор с изменяющейся частотой и устройство индикации уровня входного сигнала [1].
Принцип работы такого индикатора состоит в следующем. Сигнал, наводимый в антенне, через фильтр высокой частоты поступает на широкополосный апериодический усилитель, нагрузкой которого служит эмиттерный повторитель, а затем - на диодный детектор. Высокочастотные составляющие фильтруются RC-фильтрами, а низкочастотный сигнал поступает на усилитель постоянного тока, коэффициент усиления которого определяется сопротивлением резистора в цепи отрицательной обратной связи. Чувствительность индикатора регулируется изменением сопротивления резистора на выходе эмиттерного повторителя. С выхода усилителя сигнал поступает на устройство индикации уровня сигнала и звуковой генератор. Звуковой генератор формирует прямоугольные импульсы, частота следования которых возрастает с увеличением напряжения на выходе усилителя постоянного тока. Прямоугольные импульсы преобразуются пьезокерамическим преобразователем в звуковые. Таким образом, при увеличении уровня входного сигнала происходит повышение тональности звукового сигнала. Относительный уровень входного сигнала отображается на стрелочном, жидкокристаллическом или световом индикаторе.
Световые индикаторы выполняют в виде линейки из 4-12 светодиодов, каждый последующий из которых загорается при повышении уровня входного сигнала на определённую величину, как правило, в соответствии с логарифмической шкалой. Яркость свечения светодиодов или поддерживается постоянной, или увеличивается при повышении уровня входного сигнала. Светодиоды могут быть одного или разных цветов. При использовании светодиодов разного цвета последние 2-4 диода, как правило, выбираются красного цвета.
На жидкокристаллическом индикаторе относительный уровень сигнала отображается в цифровом виде или на (10 - 32)-сегментной линейке, при этом очередной сегмент загорается при повышении уровня сигнала на некоторую величину (чаще всего - на 3 дБ). Нулевой относительный уровень сигнала устанавливается оператором с помощью регулятора чувствительности индикатора или автоматически при калибровке прибора.
Большинство современных индикаторов поля оборудуются блоком измерения частоты сигнала. В основу работы такого блока положен принцип «захвата» частоты радиосигнала с максимальным уровнем (как правило, уровень такого сигнала на 10 - 15 дБ должен превышать интегральный уровень остальных сигналов) и последующим анализом его характеристик микропроцессором.
икропроцессор производит запись сигнала во внутреннюю память, цифровую фильтрацию, проверку на стабильность и когерентность сигнала и измерение его частоты. Значение частоты в цифровой форме отображается на жидкокристаллическом экране. Приборы, у которых измерение частоты сигнала является основной функцией, а относительного уровня сигнала -дополнительной, часто называют радиочастотомерами. По сравнению с индикаторами поля они имеют большую точность измерения частоты сигнала.
К основным параметрам и характеристикам, определяющим эффективность индикаторов поля при поиске ЗУ, можно отнести:
- частотный диапазон;
- чувствительность индикатора;
- динамический диапазон измерения уровня входного сигнала;
- диапазон регулировки относительного нулевого уровня сигнала (чувствительности); чувствительность частотомера;
- диапазон регулировки чувствительности индикатора.
Частотный диапазон является одной из основных характеристик индикатора поля, определяющих его возможности по поиску Зу. Нижняя частота диапазона определяется главным образом граничной частотой фильтра высоких частот и, как правило, находится в пределах 30 - 50 МГц. Верхняя частота диапазона во многом зависит от характеристик антенны, входного каскада и диода детектора и составляет от 2,5 до 8,0 ГГц. Некоторые индикаторы поля способны принимать сигналы в диапазоне до 14 ГГц и более.
Для повышения верхней границы частотного диапазона в некоторых индикаторах поля сигнал с антенны подаётся непосредственно на диодный детектор.
Например, в индикаторе поля [8] наведённые в антенне высокочастотные сигналы поступают на вход устройства, которым является точка соединения двух последовательно включённых диодов Шоттки, при этом анод первого диода соединён с инвертирующим входом операционного усилителя, а катод второго подсоединён к заземляющей шине. Протекающий по диодам ток определяет напряжение на выходе операционного усилителя, а коэффициент передачи схемы (коэффициент усиления) регулируется сопротивлением цепи отрицательной обратной связи. Верхняя частота такого индикатора поля зависит от характеристик диодов и составляет более 10 ГГц.
Чувствительность индикатора поля определяет предельные возможности по обнаружению сигналов, то есть максимальную дальность обнаружения Зу. Эта характеристика важна при поиске ЗУ в местах с относительно низким уровнем фонового излучения. Например, при чувствительности индикатора поля 1 - 1,5 мВ и уровне «фонового излучения» менее 0,5 мВ максимальная дальность обнаружения радиозакладки с типовой мощностью излучения 5-7 мВт может составлять 5 - 8 м [10]. Для реальных условий поиска эта характеристика не является определяющей, так как уровень фонового излучения, как правило, всегда превышает чувствительность индикатора поля. Учитывая, что для обнаружения сигнала необходимо, чтобы его уровень превышал «естественный фон» на 5 - 10 дБ, дальность обнаружения радиозакладки с мощностью излучения 5-7 мВт для реальных условий обычно не превышает 1 - 2 м.
Интегральная чувствительность современных индикаторов поля составляет от 0,6 до 5 мВ. Спектральная чувствительность индикатора поля во многом зависит от характеристик антенны и входного каскада.
Рис. 1. Спектральная чувствительность индикатора поля РИЧ-3 и радиочастотомера Scout-40
В качестве примера на рис. 1 приведена спектральная чувствительность индикатора поля РИЧ-3 и радиочастотомера Scout [10]. Чувствительность индикаторов поля в режиме измерения частоты сигнала значительно хуже, чем в режиме измерения уровня сигнала, и составляет 5-25 мВ. Ошибка измерения частоты сигнала составляет ± (5 - 200) кГц. При использовании радиочастотомеров точность измерения частоты значительно выше - от 1 Гц до 10 кГц. Динамический диапазон измерения уровня входного сигнала индикатора поля определяет максимальный уровень входного сигнала, который может быть отображён на индикаторе прибора, и составляет 40 - 70 дБ. Например, при чувствительности индикатора 1 мВ и динамическом диапазоне 60 дБ максимальный уровень измеренного и отображаемого на индикаторе сигнала составит 1 В. Данная характеристика является наиболее важной при поиске ЗУ в сложной помеховой обстановке, то есть при высоком уровне фонового излучения.
В большинстве индикаторов поля имеется возможность ручной или автоматической регулировки чувствительности. При этом «нулевой» относительный уровень устанавливается в зависимости от общего уровня фонового излучения. Поэтому у некоторых индикаторов поля динамический диапазон индикатора уровня сигнала несколько ниже, чем динамический диапазон измерения уровня входного сигнала.

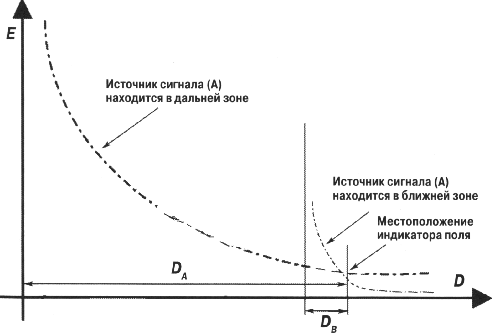

Рис. 2. Зависимость напряжённости электромагнитного поля (Е) от расстояния до источника сигнала (D):
DA - расстояние от индикатора поля до источника сигнала А, находящегося в дальней зоне излучения (DA >> 3l);
DB - расстояние от индикатора поля до источника сигнала В, находящегося в ближней зоне излучения (DA£ 3l)
Например, у индикатора поля РИЧ-3 динамический диапазон индикатора уровня сигнала составляет 47 дБ, а динамический диапазон измерения уровня входного - 60 дБ [10].
Некоторые индикаторы поля дополняются специальным низкочастотным блоком, включающим усилитель низкой частоты и громкоговоритель (динамик), что позволяет прослушивать продетектированные сигналы. Такой блок часто называют блоком «акустической завязки». Для поиска радиозакладок в сложной электромагнитной обстановке (например, в городах с большим количеством радиоэлектронных средств) используются индикаторы поля ближней зоны (дифференциальные индикаторы поля). Такие индикаторы поля измеряют не абсолютное значение напряжённости электромагнитного поля, а разность значений напряжённости поля в двух близлежащих точках или скорость её изменения.
Принцип работы приборов основан на особенностях распространения электромагнитного поля в ближней и дальней зонах. В дальней зоне напряжённость электрической составляющей электромагнитного поля убывает обратно пропорционально расстоянию до источника излучения, в ближней зоне -обратно пропорционально квадрату расстояния до источника излучения. Следовательно, если источник сигнала находится в дальней зоне, то разность напряжённостей электромагнитного поля в двух точках, удалённых друг от друга на небольшое расстояние (например, 5-10 см), незначительна (рис. 2) [14].
Но если источник сигнала находится в ближней зоне, то при приближении индикатора поля к источнику излучения на расстояние менее 3l (где l - длина волны излучения) наблюдается резкое возрастание не только абсолютного значения уровня сигнала, но и скорости его изменения, а следовательно, и разности напряжённости поля в двух близлежащих точках. Индикаторы поля ближней зоны, как правило, имеют две согласованные по характеристикам антенны, сигналы с которых подаются на детектор, а затем - на дифференциальный операционный усилитель. К типовым приборам такого класса относится индикатор поля Delta V ЕСМ [14].
Прибор имеет почти равномерную частотную характеристику в полосе частот от 10 МГц до 6,5 ГГц, которой удалось добиться за счёт использования согласованных пар диодов Шоттки в цепях детектора, а также дифференциального усилителя постоянного тока с низким уровнем шумов и большим динамическим диапазоном. Согласование входных каналов (подавление дрейфа и смещения) в приборе осуществляется автоматически. Индикатор поля позволяет производить поиск (локализацию) маломощных ЗУ при сравнительно высоком уровне внешних высокочастотных помех.
Другим методом идентификации сигнала, источник которого находится в ближней зоне, является сравнение уровней сигналов, принимаемых магнитной и электрической антеннами. Метод основан на особенностях распространения в ближней зоне электрической и магнитной составляющей электромагнитного поля. В ближней зоне магнитная составляющая электромагнитного поля убывает обратно пропорционально кубу расстояния от источника сигнала (H ~ 1/R3), а электрическая составляющая - обратно пропорционально квадрату расстояния от источника сигнала (E ~ 1/R2).
Данный метод реализован в индикаторе поля ЕН-1, который имеет две встроенные антенны (магнитную и электрическую) [6]. Прибор способен обнаруживать сигналы с шириной спектра не более 250 МГц в диапазоне частот от 300 до 2700 МГц. При этом дальность обнаружения сигнала передатчика с мощностью излучения 10 мВт, работающего на частоте 400 МГц, составляет 0,4 м. При работе в сложной помеховой обстановке могут использоваться индикаторы поля, имеющие в своем составе режекторные фильтры или фильтры высоких частот Центральная частота режекторного фильтра настраивается на частоту излучения одной из мощных станций, работающих в данном районе (например, телевизионной, радиовещательной, радиорелейной станции, базовой станции системы сотовой связи и т.д.), или на центральную частоту частотного поддиапазона (например, FM-диапазона (УКВ-2) работы радиовещательных станций). Выбором того или иного режекторного фильтра оператор добивается максимального ослабления помехового сигнала. Но при этом надо помнить, что частота радиозакладки может находиться в полосе режекции фильтра. Фильтры высоких частот также используются для ослабления влияния мощных радиопередатчиков, работающих в метровом диапазоне частот, чаще всего - радиовещательных станций и телевизионных передатчиков, работающих в диапазоне частот до 300 МГц.
Современные индикаторы поля оборудуются специальными блоками, которые позволяют идентифицировать сигналы типа GSM, DECT, W-LAN, Bluetooth и т.п. Для идентификации обнаруженных сигналов некоторые индикаторы поля имеют две строки отображения уровня сигнала, на одной из которых (как правило, верхней) отображается усреднённый уровень принимаемых сигналов, а на другой (как правило, нижней) - пиковый (максимальный) уровень сигнала. При этом основной вклад в уровень сигналов на верхней строке индикатора вносят непрерывные сигналы с амплитудной и частотной модуляцией, а в нижней -импульсные сигналы типа DECT, GSM, W-LAN и т.п. По назначению индикаторы поля можно разделить на поисковые, сторожевые (пороговые) и комбинированные. Поисковые индикаторы поля предназначены для выявления (поиска) ЗУ, внедрённых в защищаемые помещения, и выпускаются в обычном исполнении. Отличительными особенностями поисковых приборов являются наличие индикатора уровня сигнала или звукового генератора с изменяющейся в зависимости от уровня принимаемого сигнала частотой и сравнительно большой динамический диапазон. Наиболее простые индикаторы поля имеют минимальное количество органов управления. Это, как правило, - регулятор чувствительности индикатора (установки нулевого уровня сигнала) и регулятор уровня громкости продетектированного сигнала. К таким приборам относятся индикаторы поля типа ЕН-1, Protect-1206, ST 006, Sig-Net Mobile, Delta VECM и др. (фото 1-3) [3, 6,12,14].
Фото 1. Индикатор поля ST 006
Фото 2. Индикаторы поля: ЕН-1 (а) и Protect-1206 (б)
Фото 3. Индикаторы поля: Sig-Net (а) и Delta V ЕСМ (б)
Фото 4. Индикаторы поля: РИЧ-3 (а) и РИЧ-8 (б)
Более сложные индикаторы поля позволяют измерить не только уровень, но и частоту сигнала, а также идентифицировать сигналы типа GSM, DECT, W-LAN, Bluetooth и т.п. К ним относятся индикаторы поля ST 007, АПП-7М, SP-71/M «Оберег», РИЧ-3, РИЧ-8 (MFP-8000) и др. (фото 4,5) [2, 5,9-11].
У таких индикаторов поля уровень принимаемого сигнала отображается на жидкокристаллическом дисплее как в цифровом виде, так и на сегментной линейке. Например, у индикатора поля АПП-7М уровень сигнала отображается на дисплее прибора в цифровом виде (в дБм) и на сегментной линейке [5]. Причем при возрастании уровня сигнала увеличивается не только количество сегментов, но и их высота, что несомненно удобно при поиске закладок. А у индикатора поля ST 007 для отображения уровня сигнала используются две строки, на верхней строке отображается усреднённый уровень принимаемых сигналов, а на нижней - пиковый (максимальный) [2].
Ошибка измерения частоты сигнала индикаторами поля составляет от ± (0,001 - 0,1)%.
Например, портативный измеритель частоты и мощности MFP-8000 способен не только измерить уровень и частоту сигнала, но и идентифицировать во входном сигнале наличие признаков протокола обмена данными для сотовой связи стандартов GSM 900 и DCS 1800 (GSM 1800) и телефонной связи стандарта DECT. А для стандартов GSM 900 и DCS 1800 определять, передаётся речевая информация (режим Talk) или SMS-сообщение (режим SMS). После обнаружения и анализа («захвата») сигнала на дисплее высвечиваются идентифицированное название стандарта и частота работы трубки телефона [9]. Индикаторы поля
АПП-7М и ST 007 позволяют идентифицировать сигналы не только типа GSM и DECT, но и W-LAN. Широкое использование для перехвата информации ЗУ, построенному на основе телефонов сотовой связи, привело к необходимости создания специализированных индикаторов поля, позволяющих идентифицировать не только тип сигнала, но и режим передачи информации. К таким индикаторам поля относятся, например, ST 061 и Sig-Net Mobile (фото 6) [7,18].
Индикатор поля ST 061 предназначен для обнаружения радиопередающих устройств стандарта GSM 900 и DCS 1800 [7]. Принцип его действия основан на измерении уровня электромагнитного поля в диапазоне частот TGSM (890 - 915 и 1710 - 1785 МГц) с последующим анализом на соответствие продетектированных сигналов стандарту GSM. Дальность обнаружения сотового телефона на открытом пространстве составляет до 200 м. Уровень обнаруженного сигнала отображается на 32-сегментной шкале (в частотном диапазоне 900 МГц - на верхней шкале и 1800 МГц - на нижней шкале), а также в децибелах в цифровом виде (в формате XX дБ). Через USB-порт индикатор подключается к ПЭВМ. Специальное программное обеспечение позволяет отображать результаты контроля в графическом виде на экране монитора и управлять работой прибора непосредственно с ПЭВМ.
Фото 5. Индикаторы поля: АПП-7М (а) и ST 007 (б)
Фото 6. Индикаторы поля: ST 061 (а) и Sig-Net Mobile (б)
Индикатор мобильных телефонов Sig-Net Mobile также позволяет обнаруживать сигналы типа GSM 900 и DCS 1800 [18]. Звуковая, вибрационная или световая сигнализация оповещает оператора о наличии в контролируемом помещении активных (работающих в режиме передачи информации) мобильных телефонов. При этом относительный уровень сигнала отображается на стрелочном индикаторе ЖК-монитора. При приближении к источнику сигнала начинается мигание индикатора и, чем ближе к источнику сигнала, тем правее смещается указатель индикатора. Обнаружение сигналов сотового телефона происходит при всех возможных режимах его работы: передача речевой информации, факсимильная передача, передача данных, SMS, GPRS и т.д. В качестве поисковых приборов могут использоваться и радиочастотомеры типа М1 и Scout, имеющие индикатор уровня сигнала (фото 7) [15 - 17]. Точность измерения частоты сигнала у них значительно выше, чем у индикаторов поля. Например, у радиочастотомера М 1 ошибка измерения частоты радиосигнала в диапазоне частот от 10 до 2800 МГц составляет 10 кГц при времени измерения 0,0001 - 0,0064 с и 1 кГц - при времени измерения 0,001 -0,064 с. При этом чувствительность частотомера составляет 3 - 5 мВ в диапазоне частот от 27 до 800 МГц и 12 - 25 мВ в диапазоне частот от 1 до 2 ГГц.
Фото 7. Радиочастотомеры: Scout (а) и Ml (б)

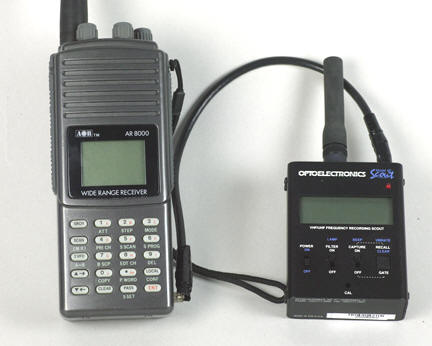

Фото 8. Подключение сканирующего приемника к радиочастотомеру Scout
У ряда индикаторов поля и радиочастотомеров встроенный интерфейс позволяет использовать их для управления сканирующими приёмниками. Например, радиочастотомер Scout может управлять сканирующими приёмниками фирм ICOM (1С PCR1000, R10, R20, R7000, R7100, R8500, R9000) и AOR (AR8000 and AR8200), а также интер-септором фирмы Optoelectronics R11 (фото 8) [17]. Сторожевые (пороговые) индикаторы поля предназначены для контроля электромагнитной обстановки в выделенных помещениях. При превышении установленного порога уровня принимаемого сигнала индикатор выдает сигнал тревоги (звуковой, вибрационный или световой). Уровень порога либо устанавливается оператором, либо в качестве порогового принимается измеренное при включении индикатора поля значение уровня фона. При этом в памяти индикатора могут фиксироваться время обнаружения сигнала, его уровень, длительность, частота, а в некоторых типах и вид сигнала, например GSM, DECT, W-LAN, Bluetooth и т.п. Возможно также задание расписания контроля. Некоторые индикаторы поля могут сопрягаться с ПЭВМ. Сторожевые индикаторы поля выпускаются, как правило, в камуфлированном виде. В качестве камуфляжа наиболее широко используются ручки, брелоки, пейджер, настольные и настенные часы, картины и т.п. (фото 9 - 11) [в].
Малогабаритные индикаторы поля, встроенные в небольшие по размерам предметы, предназначены в основном для обнаружения работающих ЗУ при ведении переговоров в выделенном помещении. Несмотря на небольшие размеры, они обладают сравнительно хорошими характеристиками. Например, индикатор поля «Сигнал-5» выполнен в виде брелока от автомобильной сигнализации без внешней антенны [6]. Индикатор позволяет обнаруживать как непрерывные сигналы с амплитудной или частотной модуляцией (нормальный режим работы), так и прерывистые (цифровые) сигналы типа GSM, CDMA, DECT, DAMPS (цифровой режим работы) в диапазоне частот от 20 до 2000 МГц. Чувствительность индикатора на частоте 400 МГц не хуже 0,04 мВ. Индикатор имеет 5 переключаемых оператором уровней чувствительности.
В пределах каждого уровня отслеживается 7 градаций уровня сигнала. Каждой градации соответствует определённая частота мигания светоди-ода (частота следования звуковых сигналов). В режиме виброиндикатора обнаружение сигнала сопровождается вибрацией, при этом звуковое сопровождение отключается. В цифровом режиме индикатор реагирует преимущественно на сигналы радиотелефонов. Наличие амплитудного детектора позволяет определять «на слух» вид сигнала (AM, FM, GSM, CDMA, DECT, DAMPS). К комбинированным индикаторам поля относятся поисковые индикаторы, имеющие сторожевой режим работы. К ним относятся индикаторы поля ST 007, АПП-7М, РИЧ-3, РИЧ-8 (MFP-8000) и др.
Например, индикатор поля ST 007 способен сохранять в энергонезависимой памяти до 4096 событий (под событием понимается превышение уровня принимаемого сигнала установленного порога) [2]. При этом фиксируются: порядковый номер события, длительность события (часы/ минуты); часы и минуты начала события; день и месяц события; частота радиосигнала (если произошел «захват» сигнала частотомером); вид сигнала (в случае обнаружения сигналов типа DECT, GSM, Bluetooth, W-LAN); уровень обнаруженного сигнала. При просмотре протокола событий оператор может провести сортировку событий по следующим признакам: время события; длительность события; уровень сигнала; значение частоты.
Фото 9. Индикаторы поля, встроенные в корпус пейджера
SEL SP-71/M «Оберег» (а) и в авторучку Protect-1205 (б)

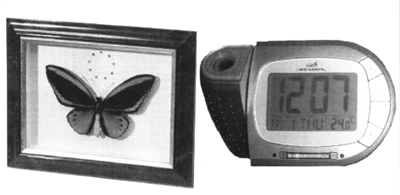

Фото 10. Индикаторы поля, встроенные в картину (а) и настольные часы (б)
Фото 11. Индикаторы поля, встроенные в брелоки: «Блик» (а) и «Сигнал-5» (б)
Фото 12. Вид интерфейса программы для работы с индикатором поля ST 007
Управление прибором производится с помощью шестикнопочной клавиатуры. Акустический контроль осуществляется посредством головных телефонов либо через встроенный звуковой излучатель. Для работы с ПЭВМ используется специально разработанное программное обеспечение, которое позволяет: отображать результаты работы ST 007 в графическом виде в режиме реального времени; загружать и отображать как в графическом, так и в текстовом формате результаты контроля (протокол событий); управлять ST 007 с ПЭВМ (фото 12) [2]. Характеристики некоторых индикаторов поля, радиочастотомеров представлены в табл. 2 - 4 [2-6, 7,9-18]. Для обнаружения диктофонов используются индикаторы поля с магнитными антеннами, которые осуществляют приём и детектирование побочных электромагнитных излучений, создаваемых диктофоном в режиме записи. Их часто называют детекторами диктофонов.
Принцип действия приборов основан на обнаружении слабого магнитного поля, создаваемого генератором подмагни-чивания, двигателем или аналого-цифровым преобразователем диктофона, работающим в режиме записи. Электродвижущая сила (ЭДС), наводимая этим полем в датчике сигналов (магнитной антенне), усиливается и выделяется из шума специальным блоком обработки сигналов. Относительный уровень принятого сигнала отображается на индикаторе устройства. Порог обнаружения у таких приборов необходимо корректировать для каждого проверяемого помещения. Ввиду слабого уровня магнитного поля, создаваемого работающими диктофонами (особенно в экранированных корпусах), дальность их обнаружения детекторами незначительна и, как правило, не превышает 10-30 см.
Таблица 1. Характеристики индикаторов поля
| Характеристика | РИЧ-3 | РИЧ-8 (MFP-8000) |
| Фирма-производитель (страна) | ЗАО ПФ «Элвира» (РФ) | |
| Диапазон частот, МГц | 100 - 3000 | 0,1 - 8000 |
| Чувствительность при измерении уровня сигнала, мВ | 4,1 (100; 3000 МГц); | 0,5x10-5 (0,5), ошибка измерения мощности ±0,5 дБм |
| Чувствительность при измерении частоты сигнала, мВ | - | 1,2 (- 45 дБм 0,3 - 6 ГГц); |
| Динамический диапазон приемника, дБ | 60 | 90 (от -60 до +30 дБм) |
| Динамический диапазон индикатора уровня сигнала, дБ | 48 |
|
| Индикация | ЖКИ: частота сигнала, | ЖКИ: частота сигнала, |
| Ошибка измерения частоты (относительная) | ±2х10-5 | ±2x10-5 (200 - 600 МГц) |
| Идентификация вида сигнала | GSM | GSM (режим SMS Talk), DECT |
| Демодулятор | AM | AM |
| Режим акустической завязки | есть | есть |
| Сторожевой режим | протокол событий (регистрация даты, времени начала и продолжительности тревожного) - 23 записи | протокол событий (регистрация даты, времени начала и продолжительности тревожного) -1000 записей |
| Вид антенны | телескопическая (А1), специальная (GSM 900) | телескопическая (А1), рамочная (А2) |
| Питание, В | 7-9 (внутреннее); 9-15 (внешнее) | 3,6 (встроенная литий-ионная батарея 1,95 А/ч) |
| Размеры (без антенны), мм | 155x55x38 | 115x70x27 |
| Масса, г | - | 900 |
| Примечание | возможность автоматической установки | максимальная измеряемая мощность |
Таблица 2. Характеристики индикаторов поля
| Характеристика | АПП-7М | ST 007 |
| Фирма-производитель (страна) | НОВО (РФ) | Смерш Технике (РФ) |
| Диапазон частот, МГц | 50 - 8000 | 50 - 2500 |
| Чувствительность при измерении уровня сигнала, мВ | 2/10 | 0,25 (0,1 - 1,2 ГГц) |
| Чувствительность при измерении частоты сигнала, мВ | 5/15 | 15 |
| Динамический диапазон приёмника, дБ | 55 | 60 |
| Ошибка измерения частоты | ±0,001 (непрерывных сигналов) ± 200 кГц | ±0,1% |
| Индикация | ЖКИ: частота сигнала, уровень сигнала в дБм, | |
| Демодулятор | AM | AM |
| Режим акустической завязки | есть | есть |
| Идентификация вида сигнала | GSM, DECT, W-LAN | GSM, DECT, W-LAN |
| Вид антенны | телескопическая | телескопическая; гибкая |
| Сторожевой режим | есть | сохранение в энергонезависимой памяти до 4096 событий |
| Питание, Б | 6 (4 элемента AAA), DC 6В | элемент AAA, DC 4В |
| Размеры, мм | 157x62x38 | 85x53x19 |
| Масса, г | 250 | 100 |
| Примечание |
| частота среза ВЧ-фильтра 300 МГц, управление с ПЭВМ |
Таблица 3. Характеристики индикаторов поля
| Характеристика | Bug detector (Grsystem) | ST 006 |
| Фирма-производитель (страна) | Grsystem (Италия) | Смерш Технике (РФ) |
| Диапазон частот, МГц | 10 -14000 | 30 - 2500 |
| Чувствительность при | 5,0 (10 МГц); | 0,35 (30 - 800 МГц); |
| Динамический диапазон | - | 60 |
| Динамический диапазон | - | 48 |
| Индикация | ЖКИ: уровень сигнала (на сегментной линейке) | ЖКИ: уровень сигнала (на 16-сегментной линейке) |
| Демодулятор | AM, ASK FSK | AM |
| Режим акустической завязки | нет | есть |
| Идентификация вида сигнала |
| GSM, DECT |
| Зид антенны | гибкая (7 см) | гибкая |
| Питание - аккумуляторная батарея, В | 3,7 | 3,6 |
| Размеры, мм | 82x56x18 | 85x53x19,5 |
| Масса, г | 120 | 150 |
| Примечание | НЧ-выход 1 Вт 8 Ом. |
|
Таблица 4. Характеристики индикаторов поля
| Характеристика | Sig-Net Mobile | Delta V ЕСМ |
| Фирма-производитель (страна) | Audiotel (Англия) | |
| Диапазон частот, МГц | 10 - 3000 | 10 - 6500 |
| Чувствительность при измерении уровня сигнала, дБм | от - 65 до - 75 (0,04 - 0,13 мВ) | - 53 (0,5 мВ) |
| Динамический диапазон приёмника, дБ | - | 50 |
| Индикация | ЖКИ: уровень сигнала на сегментной линейке | идентификация источника сигнала, находящегося в ближней зоне; |
| Демодулятор | AM | AM |
| Режим акустической завязки | есть | нет |
| Идентификация вида сигнала | импульсный сигнал (burst) | - |
| Вид антенны | в виде открывающейся крышки (направленная) | две гибкие антенны |
| Сторожевой режим | есть | нет |
| Питание, В | 6 (4 элемента АА) | 9 (щелочная батарея) |
| Размеры прибора, мм | 128x64,5x30 (в закрытом состоянии); 254x64,5x27 (в открытом состоянии) | 122x62x22 |
| Масса, г | 250 | 245 |
| Время работы от элементов питания, ч | 20-50 | 24 |
Наряду с рассмотренными выше индикаторами поля и детекторами диктофонов и видеокамер для поиска закладных устройств (ЗУ) используются и универсальные устройства детекторного типа, позволяющие решать целый ряд задач. К ним относятся, например, поисковые приборы СРМ-700, ST 031 и ST 032 (фото 13,14). Их основные характеристики приведены в табл. 5 [5, 6, 9].
Поисковый прибор СРМ-700 имеет в комплекте различные антенны, зонды и адаптеры для подключения к проводным коммуникациям [9].
При подключении электрической антенны прибор работает в режиме индикатора электромагнитного поля и позволяет обнаруживать сигналы в диапазоне частот от 50 кГц до 2 (3) ГГц. При этом чувствительность прибора составляет -62 дБм (0,79 мВ).
При использовании высокочастотного блока BMP 1200 возможно обнаружение сигналов в диапазоне частот от 2 до 12 ГГц (чувствительность -62 дБм). Подключение к прибору магнитной антенны позволяет использовать его в качестве детектора диктофонов и скрытых видеокамер. Частотный диапазон прибора в этом режиме составляет от 15 кГц до 1 МГц, а чувствительность -38 дБм (12,6 мВ). Прибор имеет жидкокристаллический дисплей. Уровень принимаемого сигнала отражается на 18-сегментном индикаторе. Питание прибора осуществляется от внутреннего Ni-Cd-аккумулятора или сети 220 В. Прибор имеет небольшие размеры 232x156x44 мм и весит 1,1 кг. Всё оборудование размещается в кейсе. Прибор ST 031 «Пиранья» по назначению аналогичен СРМ-700, однако обладает большими возможностями по обнаружению закладных устройств [5]. При работе в режиме индикатора электромагнитного поля (при подключении электрической антенны) прибор позволяет обнаруживать сигналы в диапазоне частот от 30 до 2500 МГц и измерять их относительный уровень и частоту. Чувствительность индикатора составляет 2 мВ в диапазоне часто от 200 до 1000 МГц и 4 - 8 мВ в диапазоне частот от 1 до 2 ГГц. Измерение частоты сигнала возможно при его уровне не менее 15 мВ. При этом точность измерения частоты составляет ±100 кГц.
Использование высокочастотного блока ДСВЧИ 031 (блок состоит из логопериодической антенны - детектора и усилителя) позволяет расширить частотный диапазон до 9 ГГц (фото 15) [3].
Уровень принимаемого сигнала отображается на двухстрочном индикаторе жидкокристаллического дисплея с 40-сегментной шкалой.
Таблица 5. Характеристики комбинированных приборов в режиме работы индикаторов поля
| Наименование | ST 031Р | ST 032 | СРМ-700 |
| Фирма-производитель (страна) | Смерш Технике (РФ) | Смерш Технике (РФ) | Research Electronics (США) |
| При использовании электрической антенны | |||
| Диапазон частот, МГц | 30 - 2500 | 30 - 2500 | 0,05 - 3000 |
| Чувствительность при измерении уровня сигнала, мВ | 2 (0,2 - 1,0 ГГц); | 1 (30 - 1000 МГц); | -62 дБм (0,18 мВ) |
| Динамический диапазон приёмника, дБ | 60 | 63 | - |
| Максимальное усиление | - | - | 20 |
| Динамический диапазон индикатора уровня сигнала, дБ | 48 | 63 | 50 |
| Чувствительность при измерении частоты сигнала, мВ | 15 (0,1 - 1,2 Ггц) | - | |
| Точность измерения частоты, кГц | ±100 | ±10 | - |
| Вид антенны | телескопическая | специальная | телескопическая выносная |
| Максимальный уровень входного сигнала | - | - | 15 дБм (1,25 В) |
| При использовании магнитной антенны | |||
| Диапазон частот, кГц | 0,3 - 10 | 0,5 - 300 | 15 - 1000 |
| Чувствительность при измерении уровня сигнала | 10-5А/(м Гц0,5) | 10-11 Тл/Гц0,5 | -38 дБм (2,8 мВ) -1 сегмент |
| Вид антенны | выносная | специальная | выносная |
| Индикация | ЖКИ: частота сигнала, уровень сигнала | ЖКИ: частота сигнала, значение нулевого уровня шкалы индикации, дБ; уровень сигнала на двухстрочном индикаторе с 32-сегментной шкалой | ЖКИ: уровень сигнала 18-сегментной линейке |
| Демодулятор | AM | AM | AM |
| Режим акустической завязки | есть | есть | есть |
| Идентификация вида сигнала | GSM, DECT, W-LAN, Bluetooth | GSM, DECT | - |
| Вид антенны | телескопическая | специальная | - |
| Питание, В | 6 (4 элемента АА); DC 6В | 1,5 (элемент АА); DC ЗВ | 8 Ni-Cd элементов АА; DC 12В |
| Размеры, мм | 180x97x47 | 157x62x28 | 232x156x44 |
| Масса, кг | 0,7 | 0,25 | 1,1 (основной блок) |
| Примечание | управление сканирующими приёмниками (AOR5000, AOR8000, AOR8200); работа с ПЭВМ; детектор СВЧ-излучений ДСВЧИ 031: диапазон частот 2,5 - | дифференциальный режим работы; управление сканирующими приёмниками (AOR5000, AOR8000, AOR8200); работа с ПЭВМ | детектор СВЧ-излучений BLP-1200: частотный диапазон 2-12 ГГц; усиление антенны 7 дБ; чувствительность -65 дБм (0,12 мВ) |
При подключении магнитной антенны возможно обнаружение диктофонов и скрытых видеокамер. Классификация сигналов и их источников осуществляется на основе анализа автоматически выводимой на экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды. Повышение достоверности классификации сигналов и их источников обеспечивается возможностью одновременного с анализом изображения на экране дисплея прослушивания «фоновой» обстановки с использованием встроенного громкоговорителя или головных телефонов. Но низкий частотный диапазон работы прибора в этом режиме (от 300 Гц до 10 кГц) значительно ограничивает его возможности по обнаружению диктофонов и скрытых видеокамер. В соответствии с [23] обнаружение работающих диктофонов возможно при условии, что расстояние между диктофоном и магнитной антенной будет не более 5 см. По сравнению с базовой моделью ST 031 «Пиранья» ST 031Р [23] дополнен цифровым интерфейсом, который обеспечивает работу с ПЭВМ и управление сканирующим приемником (AOR5000, AOR8000, AOR8200).
Принцип работы заключается в установке частоты приёма сканирующего приёмника на частоту принимаемого сигнала ST 031Р. Это осуществляется автоматически в случае захвата частоты частотомером высокочастотного детектора ST 031Р либо в режиме ручной установки частоты пользователем. Данная опция позволяет оперативно проконтролировать обнаруженный с помощью ST 031Р сигнал, используя возможности сканирующего приёмника.
Для работы с компьютером IBM PC используется специально разработанная программа, позволяющая:
- отображать информацию с дисплея ST 031Р на мониторе компьютера;
- создавать базу данных графической и звуковой информации, полученных как в результате работы с ST 031Р в реальном времени, так и из энергонезависимой памяти.
Прибор ST 032 представляет собой модификацию модели ST 031 «Пиранья» и отличается компактным исполнением и простотой эксплуатации [24]. Кроме этого, прибор имеет лучшие характеристики при работе с магнитной антенной (диапазон частот от 500 Гц до 300 кГц).
Фото 13. Поисковый прибор СРМ-700
Фото 14. Поисковые приборы ST 032 (а) и ST 031 (б)
Фото 15. Высокочастотный блок ДСВЧИ 031
Фото 16. Детекторы видеокамер: SEL SP-101 «Аркан» (а), «Айрис» (б) и «Амулет» (в)
Принцип действия детекторов видеокамер основан на приёме и анализе побочных электромагнитных излучений (ПЭМИ), возникающих при работе миниатюрных телевизионных камер. Различные типы видеокамер имеют свой характерный спектр («портрет») побочных электромагнитных излучений, представляющий собой ряд спектральных составляющих (узкополосных сигналов). Для каждой видеокамеры количество спектральных составляющих ПЭМИ и их частоты зависят от многих факторов: производителя и модели видеокамеры, используемых схемы и компонентов, конструктивного исполнения и др.
Типовой детектор видеокамер состоит из сканирующего приёмника, блока цифровой обработки сигналов (БЦОС) и устройства управления [19, 25]. Частоты спектральных составляющих ПЭМИ («портреты» спектров видеокамер) вводятся в виде специализированной базы данных в постоянное запоминающее устройство ПЗУ БЦОС. В базе данных для каждого типа видеокамеры хранится некоторый «эталонный образ» в виде перечня частот информативных составляющих спектра ПЭМИ.
В режиме обнаружения работающих видеокамер устройство управления последовательно настраивает сканирующий приёмник на частоты спектральных составляющих «эталонных образов», хранящихся в ПЗУ. При превышении уровнем принимаемого сигнала установленного порога принимается решение об обнаружении спектральной составляющей ПЭМИ на соответствующей частоте. По результатам сканирования БЦОС формируется «текущий образ», который в цифровом виде сохраняется в оперативной памяти устройства (ОЗУ). «Текущий образ» сравнивается с эталонными, и рассчитывается функция подобия (мера сходства) «текущего образа» с каждым из эталонных. При превышении рассчитанного значения функции подобия установленного порога принимается решение об обнаружении работающей видеокамеры соответствующего типа. Информация о времени обнаружения и типе скрытой камеры записывается во внутреннюю память прибора и доступна для последующего анализа. Дальность обнаружения телевизионных камер при оптимальных условиях составляет до 3 - 7 м. В режиме поиска устройство управления настраивает сканирующий приёмник на частоту составляющей спектра ПЭМИ, амплитуда которой максимальна, и оператор осуществляет поиск видеокамеры амплитудным методом. Внешний вид некоторых детекторов видеокамер представлен на фото 16, а основные характеристики - в табл. 6 [19, 25].
Кроме электромагнитных детекторов для обнаружения скрытых видеокамер, имеющих объективы типа pin-hole, используются оптические обнаружители типа «Оптик», «Чистильщик», «Алмаз» (фото 17) [25] и др.
Таблица 6. Характеристики детекторов видеокамер
| Наименование | SEL SP-101 | «Айрис» IQ-series | «Амулет» |
| Фирма-производитель (страна) | «Сюртель» (РФ) | «Аналитика» (РФ) | НЕЛК (РФ) |
| Диапазон частот, МГц | 100 - 3000 | 0,5 - 1310 | 20 - 1300 |
| Дальность обнаружения видеокамер, м | до 5 | 2-10 | 3-6 |
| Время обнаружения работающих видеокамер, с | <1 (в быстром режиме) | 8-45 | 50 - 600 |
| Индикация обнаружения работающих видеокамер | звуковая, световая, вибрация; | звуковая, световая, вибрация; ЖКИ: уровень сигнала, количество обнаруженных камер | звуковая и световая;. ЖКИ - режим «обнаружение»: порядковый номер объекта в базе обнаруженных сигналов, дата и время обнаружения сигнала, отношение уровня сигнала к уровню фонового шума в %; режим «локализация»: уровень сигнала на 16-сегментной шкале; увеличение уровня излучения объекта индицируется увеличением частоты прерывистого тонального сигнала в головных телефонах |
| Габариты корпуса, мм | 125x48x18 | 152x83x33 | 220x145x55 |
| Масса, г |
| 280 | 2500 |
| Питание, В |
| три (два элемента АА) | встроенная Ni-MH-аккумуляторная батарея ёмкостью 4300 мА/ч |
| Время автономной работы, ч | ³3 | до 5 | ³4 |
| Примечание | обновление базы спектрами излучений видеокамер с использованием ПЭВМ через USB-адаптер | фоновый режим поиска (обнаружение новых источников на фоне других, найденных ранее); чувствительность -130 дБм (0,07 мкВ) | обновление базы спектров ПЭМИ видеокамер |
Обнаружение скрытых видеокамер с использованием оптических средств обеспечивается за счёт эффекта отражения объективом или фотоматрицей видеокамеры оптического излучения, формируемого специальным устройством в направлении источника зондирующего излучения. Объективы скрытых видеокамер зеркально отражают оптическое излучение в направлении на зондирующий излучатель в сравнительно узком телесном угле. При этом яркость отражённого излучения от объектива, как правило, на несколько порядков выше, чем яркость диффузных вторичных источников. Для облучения используются све-тодиоды или лазеры, работающие, как правило, в видимом диапазоне длин волн.
Обнаружение видеокамер происходит по оптическому признаку, что позволяет обнаруживать скрытые видеосистемы как в режиме записи, так и в выключенном состоянии.
Оптические обнаружители выпускаются в виде монокуляров и бинокуляров. Характеристики некоторых из них представлены в табл. 7 [19, 25].
Методика проверки помещений с использованием индикаторов (детекторов) электромагнитного поля
Индикаторы электромагнитного поля позволяют обнаруживать ЗУ, использующие для передачи информации практически все виды радиосигналов, включая широкополосные шумоподобные и сигналы с псевдослучайной скачкообразной перестройкой несущей частоты. При поиске закладных устройств с использованием индикаторов поля используются амплитудный метод и метод «акустической завязки» [22,28].
Перед поиском радиозакладок необходимо установить порог срабатывания (чувствительность) индикатора поля. С этой целью оператор, находясь в точке помещения на удалении нескольких метров от возможных мест размещения закладок (это, как правило, середина контролируемого помещения), должен установить регулятор чувствительности в такое положение, при котором световые или стрелочные индикаторы находятся на грани срабатывания или частота следования звуковых и световых импульсов была бы минимальной.
Для этого он сначала, вращая регулятор, добивается срабатывания индикаторов, а затем медленным вращением его в обратную сторону их выключает. Если регулятор уровня чувствительности отсутствует, то порог срабатывания устанавливают путём уменьшения длины телескопической антенны. Для активизации работы акустических радиозакладок, оборудованных системой VOX, в помещении необходимо создать тестовый акустический сигнал. В качестве источников тестового сигнала могут использоваться любые источники звуковых сигналов (специальные акустические генераторы, магнитофоны, CD-проигрыватели и другие средства). Создать тестовый сигнал может и сам оператор, например, задавая счёт или постукивая пальцем по обследуемым предметам.
Если требуется провести поиск закладных устройств скрытно, то для создания тестового акустического сигнала целесообразно использовать средства, постоянно находящиеся в помещении. Наиболее часто в качестве такого средства используется радиоприёмник или телевизор, настроенный на частоту какой-либо радиовещательной станции или телевизионного канала. В режиме скрытого поиска закладок рекомендуется отключить звуковую сигнализацию и устройство «акустической завязки» индикатора поля.
Прослушивание детектированных сигналов необходимо осуществлять через головные телефоны. При амплитудном методе поиск ЗУ осуществляется по уровню принимаемого сигнала последовательным обходом помещения [22 28]. При обходе помещения (двигаясь вдоль стен и обходя мебель и предметы, находящиеся в помещении) антенну индикатора необходимо ориентировать в разных плоскостях, совершая медленные повороты кисти руки и добиваясь максимального уровня сигнала. При этом расстояние от антенны до обследуемых объектов должно быть не более 10-20 см. Обход помещения целесообразно проводить два раза: первый раз с полностью выдвинутой телескопической антенной, второй - с антенной, выдвинутой на одно колено.
При приближении индикатора к излучающей закладке на близкое расстояние (l £ l) напряжённость электромагнитного поля резко возрастает, соответственно повышается и уровень сигнала на его входе. При превышении уровнем сигнала порогового значения, устанавливаемого регулятором чувствительности, срабатывают световые или звуковой индикаторы. Возможное местоположение радиозакладки определяется по максимальному уровню сигнала. Определение местоположения (локализация) закладки осуществляется путём последовательного уменьшения чувствительности индикатора или длины его антенны в зоне максимального уровня электромагнитного поля. При этом ошибка определения местоположения маломощных закладок (5 - 10 мВт) составляет 5-10 см.
Источником обнаруженного сигнала (электромагнитного поля) необязательно является радиозакладка. В результате многочисленных переотражений электромагнитных волн внешних источников (мощных радиовещательных и телевизионных станций, ПЭВМ, оргтехники и т.п.) от стен помещения, различных металлических предметов и радиоаппаратуры распределение энергии в пространстве комнаты имеет сложный вид с минимумами и максимумами. Поэтому непосредственное обнаружение закладки осуществляется путём визуального осмотра места (предмета), где уровень излучения максимален. Максимум излучения сигналов, источники которых находятся вне контролируемого помещения, как правило, наблюдается вблизи окон и труб парового отопления. Уменьшить количество подозрительных мест (объектов), подлежащих осмотру, позволяет использование индикаторов поля ближней зоны (с селекцией сигналов, источники которых находятся в ближней зоне, то есть при R < 3l). В случае если индикатор поля позволяет прослушивать детектированные сигналы, то по их характерным особенностям в ряде случаев также можно идентифицировать их источник.
Например, при приёме сигналов телевизионных станций в наушниках прослушивается характерный звук кадровой развертки и в точке максимума сигнала громкость этого сигнала максимальна. При приближении антенны индикатора поля к ЗУ, использующему для передачи информации сигналы с AM- и ЧМ-модуляцией, на расстояние 10 - 50 см шум в наушниках уменьшается, а при механическом воздействии на закладку (например, постукиванию) в наушниках слышен характерный звук. Если индикатор поля оборудован встроенным частотомером, то по характеру изменения частоты сигнала также можно идентифицировать его источник.
Радиочастотомер захватывает наиболее мощный в точке приёма сигнал и измеряет его частоту. Знание частоты позволяет оператору грубо классифицировать принимаемый радиосигнал по возможным его источникам (радио- или телевизионное вещание, служебная связь, сотовая радиотелефонная связь и т.д.). Если источник сигнала находится вне контролируемого помещения, то показания частоты принимаемого сигнала быстро изменяются. Если источник сигнала находится в контролируемом помещении, то при приближении к нему на некоторое критическое расстояние (обычно 0,5 - 1,0 м) происходит «захват» сигнала радиочастотомером. Наличие «захвата» сигнала подтверждается стабильностью частоты принимаемого сигнала, отображаемого на ЖКИ.
Возможное местоположение радиозакладки определяется по максимальному уровню принимаемого сигнала. При использовании для передачи информации сигналов с псевдослучайной перестройкой несущей частоты на индикаторе частота отображаемого сигнала будет изменяться, причём период её изменения будет соответствовать периоду перестройки несущей частоты передатчика. Наличие в индикаторе поля блока идентификации сигналов позволяет отселектировать сигналы средств сотовой связи, беспроводных телефонов стандарта DECT, средств беспроводного доступа и значительно облегчить поиск ЗУ, построенных на их основе.
Использование в индикаторе усилителя низкой частоты и динамика позволяет реализовать метод поиска радиозакладок, часто называемый методом «акустической завязки» [4, 10]. Суть метода «акустической завязки» состоит в следующем. У ряда радиозакладок, использующих для передачи сигналы с частотной модуляцией (FM), имеется и «паразитная» амплитудная модуляция сигнала (AM). При подаче продетектированного и усиленного сигнала на громкоговоритель между ним и микрофоном закладки образуется положительная обратная акустическая связь. При приближении индикатора поля к закладке на близкое расстояние возникает режим самовозбуждения усилителя низкой частоты индикатора, аналогичный режиму самовозбуждения в обычных системах звукоусиления, когда микрофон близко подносят к звуковым колонкам. При этом появляется характерный акустический сигнал, похожий на свист, информирующий оператора о наличии вблизи индикатора поля акустической закладки. Чем выше громкость сигнала громкоговорителя, тем на большем расстоянии от закладки наблюдается режим самовозбуждения усилителя. С уменьшением громкости это расстояние уменьшается.
При поиске радиозакладок методом «акустической завязки» устанавливается предельная чувствительность индикатора и максимальный уровень усиления усилителя низкой частоты (максимальная громкость динамика). Поиск радиозакладок осуществляется путём последовательного обхода помещения. При этом в процессе поиска динамик индикатора поля всё время должен быть обращен в сторону обследуемых предметов или объектов. При превышении уровнем сигнала порогового значения, устанавливаемого регулятором чувствительности, появляется характерный сигнал самовозбуждения (свист). Уменьшая уровень громкости акустического сигнала в динамике, оператор может сузить зону, в которой возникает режим самовозбуждения (акустическая завязка), и тем самым локализовать место расположения закладки. Необходимо отметить, что эффект «акустической завязки» наблюдается не у всех радиозакладок: у профессиональных радиозакладок с частотной модуляцией сигнала практически отсутствует «паразитная» амплитудная модуляция и эффект «акустической завязки» незначительный, а в ряде случаев и полностью отсутствует.Не наблюдается данный эффект и у закладок, использующих для передачи информации цифровые сигналы. Поэтому метод «акустической завязки» не является основным методом поиска закладок. Наиболее часто данный режим поиска включается при обследовании мест значительного возрастания уровня сигнала. Поиск радиозакладок с использованием индикаторов поля наиболее эффективен в местах с низким уровнем фонового излучения, то есть вдали от крупных городов и объектов с большой концентрацией мощных радиоэлектронных средств (телевизионных и радиовещательных станций, передающих центров и т.д.). В этих условиях дальность обнаружения радиозакладки с небольшой мощностью передатчика 5 - 10 мВ может составлять несколько метров. Процесс поиска радиозакладок в местах с высоким общим уровнем фонового излучения очень трудоёмкий и длительный по времени, так как в этих условиях дальность обнаружения маломощных передатчиков не превышает 10-50 см, что вызывает неудобства с обследованием труднодоступных мест, например потолка (особенно, если он высокий), люстр, воздуховодов и т.п.
Аналогично поиску акустических радиозакладок осуществляется поиск телефонных радиозакладок. При поиске телефонных радиозакладок необходимо снять трубку телефонного аппарата. Поиск осуществляется путём поднесения индикатора поля к корпусу телефонного аппарата, затем к телефонной розетке, а затем путём последовательного обхода помещений вдоль телефонного кабеля. При обходе антенну необходимо ориентировать параллельно телефонной линии на минимально возможном расстоянии от неё. Особое внимание обращается на распределительные коробки и места, где телефонная линия проложена скрытой проводкой.
Осмотр проводится вплоть до центрального распределительного щитка, который находится, как правило, на первом этаже или в подвале здания. При подключении к линии телефонной радиозакладки в месте её подключения уровень принимаемого сигнала будет максимален, а в динамике или головных телефонах индикатора поля или интер-септора будет прослушиваться непрерывный тональный сигнал или короткие гудки телефонной станции. Поиск портативных средств скрытой звуко- и видеозаписи с использованием детекторов диктофонов и видеокамер осуществляется амплитудным методом, при этом методика аналогична поиску радиозакладок.
Обнаружение срытых видеокамер с использованием оптического обнаружителя осуществляется путём последовательного осмотра прибором стен, потолка, мебели и предметов интерьера из возможных мест нахождения персонала в помещении.
Фото 17. Детекторы видеокамер: «Алмаз» (а), «Чистильщик» (б) и «Оптик» (в)
Таблица 7. Характеристики оптических обнаружителей видеокамер
| Наименование | «Алмаз» | «Оптик» | «Чистильщик» |
| Фирма-производитель (страна) | «Транскрипт» (РФ) | «Аналитика» (РФ) | «Сюртель» (РФ) |
| Вид прибора | монокуляр | бинокуляр | монокуляр |
| Тип облучателя | лазер | светодиоды зелёного цвета | светодиоды зелёного цвета |
| Мощность облучателя, мВт | 10 | - | - |
| Дальность обнаружения видеокамеры, м | 1-6 | 1-15 (средняя 6) | 1-20 |
| Максимальная освещённость комнаты, лк | 10 000 |
| 20 000 |
| Угол обзора, град |
| 15 | 14 |
| Оптическое увеличение, крат |
|
| 4 |
| Габаритные размеры, мм | 50x50x100 |
|
|
| Масса, г | 240 | 350 | 390 |
| Питание | элемент питания 3 В | три элемента АА 4,5 В |
|
| Время автономной работы, ч | 10 | 4-7 |
|
| Примечание |
| подсветка импульсная |
|
Литература
- Детектор жучков с логарифмической шкалой на 12 светодиодах и звуковой индикацией. - http://www.cxem.net
- Детектор поля ST 007. Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru.
- Детектор поля ST 006. Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru.
- Детектор СВЧ-излучений ДСВЧИ 031. Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru
- Каталог технических изделий. Средства поиска каналов утечки информации - http://www.novocom.ru.
- Каталог технических изделий. Техника поиска средств негласного съема информации с передачей по радиоканалу. - http://www.nelk.ru.
- Обнаружитель сигналов GSM 900-1800 ST 061. Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru
- Патент РФ № 2226741. Преобразователь тока в напряжение. МПК 7 Н 03 М1/66. Заявка № 20022116870 от 26.06.02
- Портативный измеритель частоты и мощности MFP-8000. Руководство пользователя. Паспорт. - М: ПФ «Эльвира», 2007. - 13 с.
- Ручной измеритель частоты (РИЧ-3). Техническое описание. -М.: ПФ «Эльвира», 2006. - Юс.
- Цифровой индикатор поля - частотомер SEL SP-71/M «Оберег». Техническое описание и инструкция по эксплуатации. - М.: ООО «Сюртель», 2006. - 16 с.
- Advanced Countersurveillance Bug Detector Sig-Net. Datasheet. - http://www.audiotel-international.com.
- Bug Detector 14 GHz. - http://www.grsistemi.it
- Differential RF Detector Delta VECM. Datasheet, http://www.audiotel-international.com.
- Frequency Counter Ml. - http://www.optoelectronics.com.
- Frequency Recorder Digital Scout. - http://www.optoelectronics.com
- Frequency Recorder Scout, http://www.optoelectronics.com.
- Mobile Phone Detector Sig-Net Mobile. Datasheet. - www.audiotel-international.com.
- «Айрис» (серия 1Q). Техническое описание и инструкция по эксплуатации. - М., НПП «Аналитика», 2007. - 16 с.
- Детектор жучков с логарифмической шкалой на 12 светодиодах и звуковой индикацией. - http://www.cxem.net
- Детектор СВЧ-излучений ДСВЧИ 031. Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru
- Лобашев А.К., Лосев Л.С. Современное состояние и тактические возможности применения индикаторов электромагнитных излучений / Специальная техника, 2004, № 6, с. 45 - 53.
- Многофункциональные поисковые приборы ST 031 и ST 031Р «ПИРАНЬЯ». Техническое описание и инструкция по эксплуатации. - http://www.smersh.ru
- Многофункциональный поисковый прибор ST 032. Техническое описание и инструкция по эксплуатации. -http://www.smersh.ru
- Обнаружители скрытых видеокамер. -http://www.bnti.ru/index.asp?tbl=02.21.
- Патент РФ № 2226 741. Преобразователь тока в напряжение. МПК 7 Н 03 М 1/66. Заявка № 20022116870 от 26.06.2002 г.
- СРМ-700. Зонд-монитор. Руководство пользователя. - М.: НПО «Защита информации», 1997. - 20 с.
- Хорев А.А. Методы и средства поиска электронных устройств перехвата информации. - М.: МО РФ, 1998. - 224 с.
Статья опубликована на сайте: 29.08.2011
