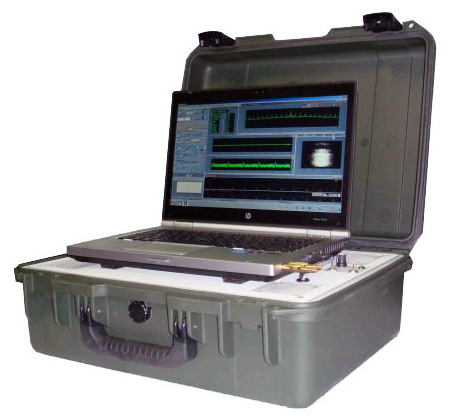

"ИСКРА-3Т" - измерительный транспортируемый  	комплекс
 радиомониторинга и пеленгования

Комплекс выполнен на базе принципиально нового, полностью цифрового приемного устройства. Технические характеристики комплекса соответствуют требованиям «Положения о единой технической политике предприятий радиочастотной службы» от 19.12.2011 г. к стационарным и подвижным комплексам радиоконтроля, использующих диапазон свыше 30 МГц.
Преимущества комплекса ИСКРА-3Т перед оборудованием других производителей
• верхний предел частот обзора и технического анализа может быть расширен до  6000 МГц / 18000 МГц;
 • скорость обзора частотного диапазона в зависимости от режима обзора может достигать  30 ГГц/с;
 • корреляционно-фазовый метод пеленгования от 0, 1 до 18000 МГц.
 • решен вопрос замещения импорта.
Назначение
• Работа в обслуживаемом и необслуживаемом режимах.
 • Работа в составе территориальных распределенных систем (автоматизированных систем  радиоконтроля - АСРК).
 • Технический анализ параметров сигналов цифровых и аналоговых стандартов связи.
 • Определение частотной и временной загрузки частот и диапазонов частот.
 • Измерение напряженности поля.
 • Пеленгование.
 • Обработка данных, подготовка и печать отчетов.
Эксплуатационные характеристики
• Операционная система Windows 7.
 • Потребляемая мощность - не более 100 Вт.
 • Напряжение питания ~ 220 В 50 Гц или + 12 В.
 • Режим работы круглосуточный.
 • Работа под управлением АРМ-150 при дистанционном и автономном управлении.
 • Тип соединения: локальная сеть (проводная или беспроводная).
Функциональные возможности
• Ввод и оперативное изменение данных, необходимых для решения задач радиоконтроля,  как с клавиатуры управляющего компьютера, так и из файлов заданий в формате XML,  в том числе получаемых по каналам связи.
 • Вывод результатов радиоконтроля на дисплей управляющего компьютера и сохранение  в файле результатов радиоконтроля в формате XML, в том числе для передачи по каналам  связи.
 • Определение занятости полос радиочастот, а также радиочастот и радиочастотных  каналов.
 • Регулирование уровня порога сигнала на входе оборудования, превышение которого  регистрируется как занятость канала, с шагом не более 1 дБ.
 • Запись параметров радиоизлучений с регистрацией времени проведения измерений.
 • Возможность одновременного выполнения измерений параметров излучений и записи  сигналов.
 • Построение и вывод на дисплей панорамы спектра в координатах «частота-время» для  интервала времени одни сутки. При этом уровни сигнала должны быть отображены цветом.  Отображение шкалы соответствия «уровень-цвет» с возрастанием уровня при переходе  от синего цвета к красному должно быть одновременным с отображением панорамы спектра.
 • Измерение частоты радиоизлучений.
 • Измерение уровня радиоизлучений.
 • Измерение напряженности поля.
 • Измерение ширины полосы частот радиоизлучений на уровне «х дБ».
 • Измерение параметров модуляции радиоизлучений.
 • Отображение спектра сигнала.
 • Автоматический анализ принимаемых сигналов (декодирование служебной информации).
 • Запись демодулированных звуковых сигналов с использованием методов сжатия.
 • Передача демодулированных звуковых сигналов с использованием методов сжатия по  каналам связи.
 • Определение направления (пеленгация) на источник излучения (в том числе помеху),  с отображением информации на картографическом фоне.
 • Определение координат источников радиоизлучений при работе радиопеленгаторов в  составе пеленгаторной группы и отображение местоположения источников радиоизлучений  на картографическом фоне.
 • Управление антеннами (коммутация, вращение) антенно-фидерного устройства.
 • Локальный режим управления.
 • Дистанционный режим управления, в том числе дистанционное управление. системой  электропитания, или работа в сети.
 • Автоматическая перезагрузка управляющего компьютера после восстановления электропитания.
 • Автоматическая и (или) ручная оценка измеренных технических параметров излучений.
 • Работа с базой данных частотных присвоений и сравнение результатов измерений и  местоопределения источников радиоизлучений с хранящимися в ней данными.
 • Сохранение результатов в базе данных радиоконтроля.
 • Использование в функциональном программном обеспечении форматов данных в соответствии  с Рекомендациями МСЭ-Р SM.1393 и SM.1413.
 • Формирование отчетов в форматах стандартных приложений Microsoft Office и (или)  Open Document (ГОСТ Р ИСО/МЭК 26300-2010).
 • Работа с электронными картами местности.
 • Возможность круглосуточного режима работы.
 • Многопользовательский и многозадачный режим работы.
 • Сохранение измерительных и пеленгационных функций оборудования в автономном режиме  при прерывании канала связи и автоматическое восстановление соединения с удаленным  сервером при восстановлении канала связи.
Технические характеристики
| Диапазон рабочих частот обзора и технического анализа: | от 30 до 3000 МГц (6000 МГц, 18000 МГц). |
| Чувствительность со входа изделия в полосе 15кГц: | не более 0,6 мкВ. |
| Чувствительность по полю в полосе 15 кГц: | не более 20 дБмкВ/м. |
| Дискретность настройки по частоте: | 0,01 Гц. |
| Пределы допускаемой относительной погрешности измерения синусоидального напряжения: | ± 2 дБ. |
| Минимальная разрешающая способность по частоте: | не более 0,2 Гц. |
| Пределы допускаемой абсолютной погрешности измерения частоты синусоидального напряжения методом маркера при полосе анализа от 0,3 до 25 МГц: | не более ± 20 Гц. |
| Диапазон измерения синусоидального напряжения: | от 0 до 140 дБмкВ. |
| Диапазон частот при измерении мощности: | от 1 до 3 ГГц. |
| Диапазон измерения мощности: | от минус 107 до плюс 33 дБмВт. |
| Пределы допускаемой относительной погрешности измерения мощности | ± 2 дБ. |
| Пределы допускаемой относительной погрешности измерения частоты синусоидального напряжения при полосе анализа от 0,01 до 300 кГц: | ± 1×10-8 |
| Пределы допускаемой относительной погрешности измерения напряженности электрического поля: | ± 3 дБ. |
| Скорость обзора заданного частотного диапазона: | от 1,5 ГГц/с до 30 ГГц/с (в зависимости от режима обзора). |
| Максимальная полоса анализа: | 25 МГц. |
| Пределы допускаемой относительной погрешности измерения девиации частоты при полосе анализа от 0,01 до 300 кГц в диапазоне частот от 20 до 3000 МГц при модулирующей частоте 1 кГц: | не более ± 5%. |
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции КАМ в диапазоне частот от 20 до 1000 МГц при модулирующей частоте 1 кГц | |
| • при КАМ от 10 до 90% | ± 2%; |
| • при КАМ от 90 до 99% | ± 7%. |
| Пределы допускаемой относительной погрешности измерения ширины спектра сигнала в полосе до 25 МГц: | не более ± 1%. |
| Инструментальная среднеквадратическая погрешность пеленгования в диапазоне частот от 30 до 3000 МГц / 6000 МГц / 18000 МГц: | не хуже 2°. |
| Скорость панорамного пеленгования: | не менее 1 ГГц/с. |
Состав комплекса ИСКРА-3Т
• Пеленгационная антенна транспортируемая ПАТ-8
 • Комплект кабелей снижения КС-8 L = 40 м
 • Оборудование канала пеленгования Станция технического радиоконтроля ТМО-2С12
 • Блок питания БП-3012
 • Блок координатной и курсовой привязки БКК-8
 • Комплект измерительных антенн
Свидетельство об утверждении типа средств измерений RU.C.35.018.A №49477
Описание актуально на: 16.04.2015.
