Транспортируемый пеленгатор "АРК-МП4 (АРТИКУЛ-М4)"
Назначение:
Транспортируемый пеленгатор "АРК-МП4 (АРТИКУЛ-М4)" предназначен для решения задач радиомониторинга на местности, в том числе:
- пеленгование;
- панорамный спектральный анализ;
- оценка напряженности электромагнитного поля;
- оценка параметров радиосигналов;
- запись и технический анализ радиосигналов.
- мониторинг радиоканалов.
Базовый состав:
На основе модулей серии АРГАМАК+ с полосой одновременной обработки до 24 МГц
- складная антенная система АС-ПП4+ со встроенными двух-канальным преобразователем радиосигналов и устройством цифровой обработки для установки на мачте произвольной высоты;
- блок сопряжения;
На основе модулей серии АРГАМАК с полосой одновременной обработки 5 МГц
- складная антенная система АС-ПП4 или АС-ПП17 со встроенным двухканальным преобразователем радиосигналов для установки на мачте произвольной высоты;
- двухканальный блок аналого-цифровой обработки АРК-АЦО-М11;
ВЧ кабель 25 м (до 100 м по согласованию) между антенной системой и АРК-АЦО-М11;
Устройство управления и отображения;
Блок питания.
Дополнительно:
- спецвычислитель АРК-С5 (только при использовании АРК-АЦО-М11);
- система электропитания с зарядным устройством и аккумулятором;
- аппаратура навигации АРК-КН1 или АРК-КН2М (цифровые карты местности в согласованном формате приобретает и устанавливает Заказчик по инструкции Исполнителя);
- связное оборудование.
Особенности:
- используемые программные пакеты поддерживают возможность дистанционного управления и обмена данными по радиоканалам;
- пеленгатор функционирует на стоянках или стационарно;
Пеленгатор может использоваться в составе:
- мобильной станции радиомониторинга и пеленгования АРГУМЕНТ, АРГУМЕНТ-И при работе на стоянках;
- стационарной станции АРЧА.
Пеленгатор обеспечивает:
- поиск новых излучений, измерение их параметров, сравнение с базой данных;
- ведение баз данных, пополнение их и сопоставление регистрируемых данных с эталонами, хранящимися в базах;
- оценку напряженности электромагнитного поля;
- запись радиосигналов;
- панорамный анализ во всем рабочем диапазоне частот или на отдельных участках в условиях сложной электромагнитной обстановки, выявление изменений окружающей радиообстановки;
- запись радиообстановки в исследуемом диапазоне частот в координатах «амплитуда-частота-пеленг-время» в течение длительного времени с привязкой к местоположению комплекса и абсолютному времени на момент регистрации;
- одноканальное и многоканальное пеленгование радиоизлучений с произвольными видами модуляции и шириной спектра;
- технический анализ и оценку параметров сигналов;
- воспроизведение демодулированных передач;
- сбор данных для анализа в режиме отложенной обработки, запись демодулированных сигналов совместно со служебными параметрами (частота, время, уровень сигнала и т.п.);
- отображение пеленга на источник радиоизлучения на электронной карте.

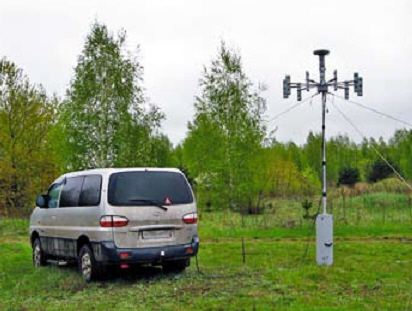

Мобильный пеленгатор АРТИКУЛ-М4
с антенной системой АС-ПП4
Мобильный пеленгатор АРТИКУЛ-М4
с антенной системой АС-ПП17
Основные технические характеристики
| Панорамный анализ | ||||
| Рабочий диапазон частот базового комплекта | 20 - 3000 МГц (1,5 - 8000 МГц)* | |||
| Аттенюаторы | 0-30 дБ с шагом 2 дБ | |||
| Односигнальный динамический диапазон | не менее 110 дБ | |||
| Динамический диапазон по интермодуляции 3 и 2 порядка | не менее 75 дБ | |||
| Полоса одновременной обработки: | ||||
| • для АРГАМАК | 5 МГц | |||
| • для АРГАМАК+ | 24 МГц | |||
| Скорость панорамного анализа в рабочем диапазоне: | ||||
| • для АРГАМАК | до 4 ГГц/с | |||
| • для АРГАМАК+ | до 10 ГГц/с | |||
| Пеленгование одноканальное и многоканальное | ||||
| Метод пеленгования | корреляционно-интерферометрический | |||
| Рабочий сектор углов | 0°- 360° | |||
| Рабочий диапазон частот | 20 - 3000 МГц (1,5 - 8000 МГц)* | |||
| Ширина спектра пеленгуемого сигнала | произвольная | |||
| Возможность выноса антенной системы на мачте | до 100 м | |||
| Инструментальная точность (СКО) в диапазоне, не более: | ||||
| • 1,5 - 20 МГц (литера-КВ) | 5° | |||
| • 20 - 3000 МГц | 2° | |||
| • 3000 - 8000 МГц (литера-3) | 3° | |||
| Чувствительность по полю (дискретность спектра 3,125 кГц) в диапазоне: | ||||
| • 1,5 - 20 МГц (литера-КВ) | не более 30 мкВ/м | |||
| • 20 - 3000 МГц | 1 - 10 мкВ/м | |||
| • 3000 - 8000 МГц (литера-3) | не более 25 мкВ/м | |||
| Виды регистрируемой информации | пеленг, демодулированный сигнал, спектрограмма, | |||
| Полоса одновременной обработки: | ||||
| • для АРГАМАК | 5 МГц | |||
| • для АРГАМАК+ | 24 МГц | |||
| Скорость многоканального пеленгования: | ||||
| • для АРГАМАК | не менее 120 МГц/с | |||
| • для АРГАМАК+ | не менее 500 МГц/с | |||
| Скорость одноканального пеленгования: | ||||
| • для АРГАМАК | не менее 30 пеленгов/с | |||
| • для АРГАМАК+ | не менее 80 пеленгов/с | |||
| Минимальная длительность пеленгуемого сигнала для АРГАМАК: | ||||
| • однократного | 30 мс | |||
| • повторяющегося | 10 мс | |||
| Минимальная длительность пеленгуемого сигнала для АРГАМАК+: | ||||
| • однократного | 10 мс | |||
| • повторяющегося | 1 мс | |||
| Запись радиосигналов, технический анализ и измерение параметров | ||||
| Непрерывная запись радиосигналов в полосе (допускается ограниченное число пауз в записи, | ||||
| • для АРГАМАК | до 2 МГц | |||
| • для АРГАМАК+ | до 24 МГц | |||
| Мониторинг радиоканалов и запись передач | ||||
| Виды регистрируемой информации | пеленг, демодулированный сигнал, спектрограмма, | |||
Описание актуально на: 13.06.2012.
