Интегрированная досмотровая система "ProTech"

Интегрированная досмотровая система "ProTech"

Объединение автономных специальных технических средств досмотра граждан, ручной клади, багажа в многоуровневую интегрированную досмотровую систему ProTech от одного производителя – компании L-3 Communications позволило значительно повысить пропускную способность КПП и эффективность обнаружения взрывчатых веществ (ВВ) и наркотических средств, огнестрельного и холодного оружия, боеприпасов и взрывных устройств, а также других веществ, материалов и изделий повышенной опасности за счет проведения одновременного и комплексного досмотра как граждан, так и их ручной клади, багажа с применением нескольких технологий обнаружения опасных веществ, предметов и изделий.

ProTech состоит из трех аппаратных комплексов: комплекса технических средств, предназначенных для досмотра граждан; досмотрового комплекса для исследования ручной клади, багажа, личных вещей и верхней одежды граждан; интеграционного программно-аппаратного комплекса для сбора, обработки и хранения информации.

Первый комплекс, включающий технические средства на основе технологий сканирования тела человека активными миллиметровыми волнами (радиоволновый сканер SafeScout / ProVision), детектирования высокоэнергетических материалов (новейший детектор взрывчатых веществ Passport) и зонированной металлодетекции (металлодетектор Protocol PD 6500i), позволяет осуществлять комплексный досмотр граждан буквально «с головы до пят» и надежно выявлять скрытые на их теле и в предметах одежды вещества, материалы и изделия.

Второй комплекс сочетает в себе рентгенотелевизионный интроскоп с функцией автоматического обнаружения взрывчатых веществ и устройство автоматического возврата лотков для ручной клади, личных вещей и верхней одежды граждан.

Третий - интеграционный программно-аппаратный комплекс на базе сервера позволяет оператору системы осуществлять обработку (обобщение, анализ) и хранение текстовой и графической информации, получаемой от различных специальных технических средств.

ProTech отличается безопасностью для досматриваемых граждан и операторов, компактностью, эргономичностью, современным дизайном. Её применение на КПП упорядочивает процесс досмотра (контроля), повышает пропускную способность, снижает эксплуатационные расходы.

Особенности и преимущества ProTech

  • Возможность одновременного досмотра граждан, их ручной клади, багажа, личных вещей и верхней одежды с одновременным применением 4 технологий (радиоволновое сканирование, зонированная металлодетекция, детектирование высокоэнергетических материалов, рентгенотелевизионная интроскопия);

  • Высокая скорость досмотра;

  • Компактность ИДС за счет единого конструктивного исполнения, возможность установки на КПП небольших размеров;

  • Возможность детектирования микроколичеств (следов) ВВ на поверхности тела человека и предметов его одежды;

  • Оперативное обнаружение любых веществ (всех консистенций), материалов и изделий, скрытых на теле и в одежде человека;

  • Оперативное обнаружение металлических предметов, скрытых на теле и в одежде человека;

  • Возможность рентгеновского исследования ручной клади, багажа, личных вещей и верхней одежды граждан с подключением функции автоматического обнаружения ВВ;

  • Повышенное удобство за счет применения устройства автоматического возврата лотков;

  • Модульность, возможность поэтапного наращивания.

Используя инновационные технологии при разработке современных специальных технических средств безопасности для повышения эффективности противодействия возрастающей террористической угрозе, компания L-3 Communications представляет революционный подход к построению современной интегрированной досмотровой системы.

ИДС ProTech одновременно сканирует граждан, выявляя наличие у них запрещённых к проносу предметов, исследует ручную кладь, багаж, личные вещи граждан, их верхнюю одежду на предмет возможного наличия в них веществ, материалов и изделий повышенной опасности. Интеграция современных высокоэффективных специальных технических средств безопасности позволяет контролерам (инспекторам) оперативно реагировать на возникающие угрозы.

Инновационные технологии – «глаза» службы безопасности

ИДС ProTech объединяет инновационные специальные технологии безопасности:

Технология сканирования тела человека активными миллиметровыми волнами

Предполагает испускание двумя антеннами миллиметровых волн крайне низкого уровня мощности (в 10 тысяч раз меньше мощности излучения стандартного мобильного телефона), которые, не проникая через кожу человека, отражаются от него и формируют сигнал, который с помощью специального программного обеспечения трансформируется в наглядное псевдо-3D изображение досматриваемого субъекта. Эта безопасная технология в считанные секунды позволяет выявлять скрытые на теле и в одежде человека предметы даже очень небольшого размера.

Детектирование высокоэнергетических материалов (взрывчатых веществ)

В отличие от традиционных детекторов ВВ, основанных на технологии спектрометрии ионной подвижности, которые обнаруживают лишь те ВВ, информация о которых предварительно занесена в базу данных, используемая в ИДС EMD-технология (детектирование высокоэнергетических материалов) обнаруживает микроколичества ВВ по их термодинамическим характеристикам.

Зонированная металлодетекция

Технология зонированной металлодетекции с одновременным определением сразу нескольких зон, на уровне которых находятся скрытые металлические предметы, за счет повышенной чувствительности к металлам и возможности усиления слабого сигнала, позволяет с высокой точностью обнаруживать предметы повышенной опасности.

Рентгеновское исследование с функцией автоматического обнаружения ВВ

Рентгенографическое исследование ручной клади, багажа, личных вещей и верхней одежды граждан осуществляется с использованием технологии двойного излучения и функций
определения массы вещества, плотности, эффективного атомного номера (Zeff), автоматического обнаружения ВВ. Наличие собственного, разработанного компанией L-3  Communications компьютеризированного алгоритма анализа изображений (AT), формирует  изображения высокого качества, что позволяет с высокой эффективностью обнаруживать и распознавать скрытый объект повышенной опасности.

Состав ИДС ProTech

1. Автоматический рентгенотелевизионный интроскоп АCX 6.4-MV

ACX 6.4-MV обрабатывает данные полученные с трёх сторон рассматриваемого объекта и предлагает два варианта просмотра изображений для оперативного обнаружения предметов повышенной опасности.

2. Автоматическое устройство возврата лотков BRS

Автоматизация возврата лотков повышает пропускную способность КПП, делает процесс более удобным, эффективным и экономичным. Модульное устройство возврата лотков может быть сконфигурировано на необходимую длину.

3. Детектор ВВ PassPort

Любые ВВ - традиционные или недавно разработанные композиции надежно детектируются на основе их термодинамических характеристик.

4. Радиоволновый сканер SafeScout (ProVision)

Эффективность обнаружения скрытых на теле и в одежде человека предметов, безопасность, самая высокая скорость досмотра, информативность получаемых результатов, надёжность в работе – вот основные характеристики данного оборудования.

5. Многозонный металлодетектор Protocol PD 6500i

Точное установление местонахождения скрытых металлических предметов (сигнализация в нескольких зонах одновременно), высокий технологический уровень изготовления, распознавание плоских и заострённых предметов независимо от их пространственной ориентации.

Возможные конфигурации интеграционных решений

• Радиоволновый сканер
• Многозонный металлодетектор



• Радиоволновый сканер
• Многозонный металлодетектор
• Детектор ВВ
• Радиоволновый сканер
• Многозонный металлодетектор
• Детектор ВВ
• Рентгенотелевизионный интроскоп
• Устройство автоматического возврата лотков

Архитектура ИДС ProTech содержит интерфейсы расширения для подключения дополнительных устройств (биометрических сенсоров, видеокамер, микрофонов, датчиков движения и т.д.).

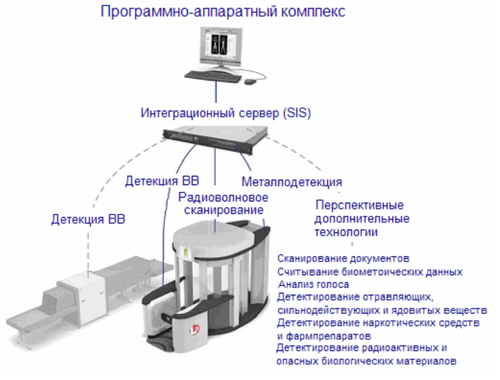

Принципиальная схема интеграционного решения


Описание актуально на: 07.08.2009.

Для уточнения технических характеристик «Интегрированная досмотровая система "ProTech"», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.

Внимание ! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.
