Комплект портативных пеленгаторных антенн "SCAN" 20-3000 МГц
Комплект портативных пеленгаторных антенн SCAN SC-200, SC-500, SC-1000 предназначен для использования совместно со сканирующим приемником ICOM IC-R10 или AOR AR-8200 (SCAN 3000 только с AR-8200 V3) и позволяет выполнять следующие операции:
- определение направления на источник сигнала;
- локализация объектов на близком и среднем удалении;
- пеленгация источника сигнала при использовании нескольких приемников;
- обнаружение источников помех, в том числе паразитных излучений;
- поиск нелицензированных передатчиков, создающих помехи зарегистрированным станциям;
- защита от подслушивания путем обнаружения скрытых передатчиков (“жучков”).

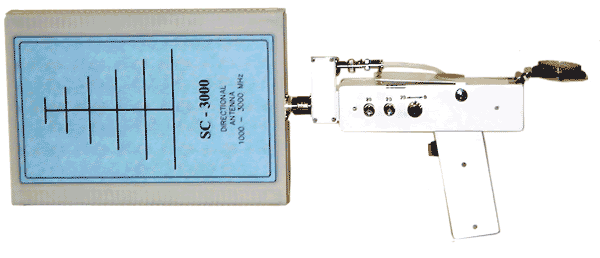

Портативные пеленгаторные антенны SCAN SC-200, SC-500, SC-1000, SC-3000 представляют собой широкополосные рамочные антенны, имеющие кардиоидные диаграммы направленности как в горизонтальной, так и в вертикальной плоскостях.
В качестве критерия направленности на начальной стадии поиска обычно используется максимум сигнала, на конечной стадии поиска уточнение направления удобно проводить по минимуму сигнала.

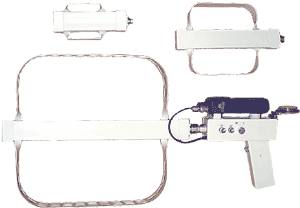

Конструктивно антенны SCAN выполнены в виде металлических рамок, состоящих из двух половин, закрепленных на корпусах из пластмассы. Внутри корпусов размещены широкополосные фазирующие и согласующие устройства. Антенны закрепляются на держателе с помощью ВЧ разъемов. Внутри держателя размещена электронная схема, служащая для усиления или ослабления принимаемого сигнала, а также стандартная батарея, обеспечивающая питание встроенного широкополосного усилителя.
В качестве индикатора настройки антенны используется сканирующий широкополосный приемник ICOM IC-R10 , закрепляемый сверху на держателе антенны. Для закрепления AR-8200 требуется дополнительный кронштейн. Держатель снабжен рукояткой с кнопкой, служащей для оперативной подачи питания на встроенный усилитель. На боковой поверхности держателя размещены две кнопки для включения встроенных аттенюаторов, каждый из которых обладает фиксированным затуханием 20 дБ, и ручка управления затуханием плавного аттенюатора 0-20 дБ. На задней части держателя на откидном кронштейне закреплен компас. Приемник подключается к антенне с помощью отрезка коаксиального кабеля, снабженного разъемом BNC.
Изделие удостоено серебряной медали на II Московском Международном Салоне Инноваций и Инвестиций (Москва, ВВЦ, 6-9 февраля 2002г), золотой медалью I Инновационного Инвестиционного Салона в Сеуле (4-8 декабря 2002 г), медалью и дипломом МЧС.
Портативные пеленгаторные антенны защищены Патентом Российской Федерации.
Основные технические характеристики
| Диапазон частот SC-200 SC-500 SC-1000 SC-3000 | 20-200 МГц 200-500 МГц 500-1000 МГц 500-3000 МГц |
| Коэффициент обратного излучения | не менее 15 дБ |
| Коэффициент усиления встроенного усилителя (активный режим) | не менее 20 дБ |
| Затухание тракта в пассивном режиме | не менее 20 дБ |
| Затухание встроенных аттенюаторов | 0-60 дБ (3 х 20) |
| Питание | 9 В – стандартная батарея |
Описание актуально на: 05.05.2008.
