Анализатор проводных линий “Отклик”

Анализатор проводных линий (АПЛ) “Отклик” позволяет вести периодический контроль состояния симметричных внутриофисных проводных линий длинной до 500 м. В основу работы положен импульсно-локационный метод. Прибор имеет симметричный вход и оснащен энергонезависимой памятью, позволяющей контролировать до пятнадцати различных проводных линий.

В процессе контроля и обработки рефлектограмма наблюдается на жидкокристаллическом экране с размером 120 на 90 мм и разрешающей способностью 320 на 240 точек. Для достижения высокой чувствительности и обеспечения возможности автономной работы прибор оснащен встроенным аккумулятором с зарядным устройством. Прибор рассчитан на непрерывную круглосуточную работу, предусмотрены следующие режимы:

  • наблюдения текущей и прошедшей противопомеховую обработку рефлектограмм на экране;
  • PWD - изменения длительности зондирующего сигнала;
  • АТТ - изменения коэффициента усиления входного усилителя;
  • DIM AMP - изменения масштаба вертикальной развертки;
  • LPW- изменения величины коэффициента укорочения
  • AVG - компенсации несинхронных помех;
  • BANK B...О - занесения рефлектограмм в энергонезависимую память;
  • BANK А (В) - компенсации синхронных помех;
  • ALARM - автоматической регистрации превышения заданного порога;
  • MARK X, Y - измерения расстояния до места возникновения отклика;
  • TEST- самотестирования.

О возможностях прибора и степени эффективности аналого-цифровой обработки сигналов, примененной в АПЛ, можно сделать выводы по представленным фотографиям рефлектограмм с экрана прибора, иллюстрирующим различные случае его применения. На рефлектограммах однозначно идентифицируется реакция прибора на подключение к линии реальных устройств несанкционированного съема информации емкостного и индукционного типов.

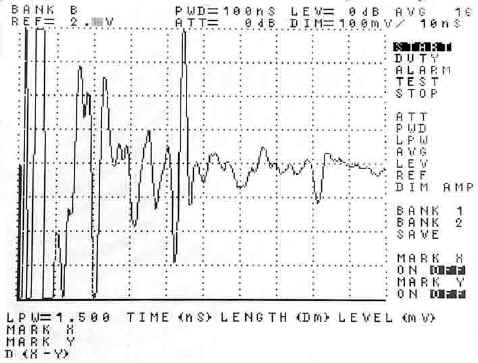

На рис.1 приведена необработанная рефлектограмма реальной телефонной офисной линии до момента подключения к ней устройства несанкционированного съема информации.

На рис.2 показана необработанная рефлектограмма той же телефонной офисной линии, но после подключения бесконтактного устройства несанкционированного съема информации емкостного типа на расстоянии 200 метров от места анализа.

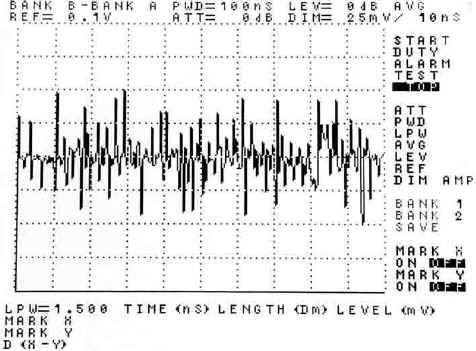

На рис.3 показана та же, что на рис.2, рефлектограмма после ее обработки алгоритмом подавления синхронных помех.

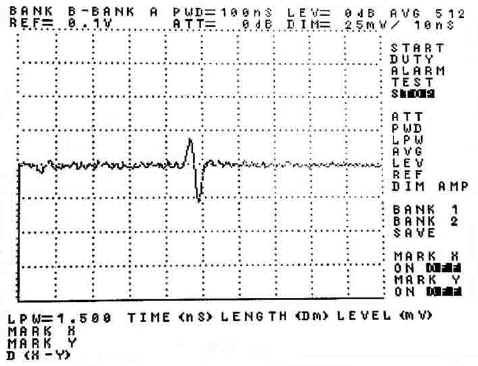

На рис.4 показана та же, что на рис.3, рефлектограмма, но уже после ее обработки алгоритмом подавления несинхронных помех.

Отклик, однозначно идентифицируемый на рефлектограмме, соответствует подключению к линии бесконтактного устройства несанкционированного съема информации емкостного типа (емкость связи 1,5 пФ) на расстоянии 200 м от места анализа. Отношение амплитуды сигнала к амплитуде помехи после проведенных обработок равно 16 дБ.

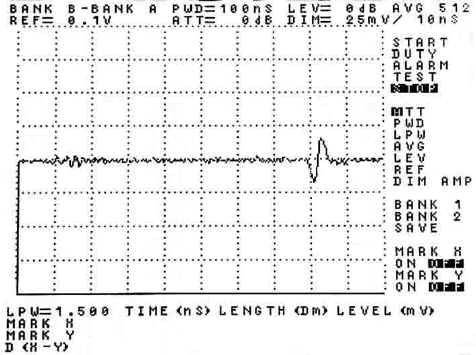

На рис.5 приведена обработанная рефлектограмма, идентифицирующая подключение к телефонной линии бесконтактного устройства несанкционированного съема информации индукционного типа на расстоянии 100 м от места анализа. Отношения амплитуды сигнала к амплитуде помехи в этом случае равно 24 дБ.

Прибор так же может использоваться для регистрации факта и локализации места грубых вмешательств в линию (короткие замыкания, обрыв, шунтирование и т.п.).

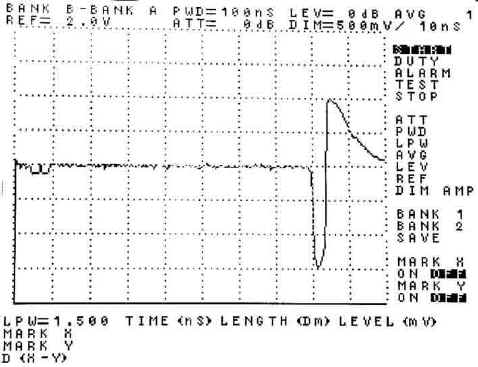

На рис.6 показана обработанная рефлектограмма линии с обрывом на расстоянии от места анализа 200м.

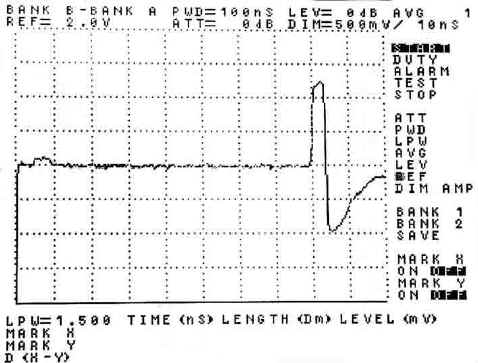

На рис.7 показана обработанная рефлектограмма той же линии с коротким замыканием на расстоянии от места анализа 200м.

Измерение расстояния от места анализа до места возникновения отклика (места подключения или вмешательства), а также амплитуды отклика производится вручную при помощи Х и Y курсоров.

На рис.8 показана обработанная рефлектограмма с активизированными курсорами, идентифицирующая подключение к линии бесконтактного устройства несанкционированного съема информации емкостного типа (емкость связи 1,5 пФ) на расстоянии 100 м от места анализа.

В режиме активизированных курсоров информация о расстоянии и амплитуде отклика отображается на экране прибора соответственно в ячейках LENGTH (DM), D(x-y) и LEVEL (mV), D(x-y).

Основные технические характеристики изделия АПЛ “Отклик”:

1. Диапазон измеряемых расстояний (при коэффициенте укорочения 1.5) 1 – 250 м
2. Максимальное расстояния до места вмешательства в линию 500 м

3. Коэффициент укорочения

установка в пределах 1,000 …. 9,000

4. Амплитуда зондирующего импульса

5 В

5. Длительность зондирующего импульса



6. Входное сопротивление



7. Перекрываемое затухание

- установка значений 75; 100; 150; 200 нсек
8. Инструментальная погрешность измерения расстояния - 140 Ом
9. Режимы измерения: -отображение текущей рефлектограммы
-вычитание рефлектограмм
-автоматическая регистрация вмешательств
-измерение дальности и амплитуды отклика
-самотестирование
10. Память: - запоминание до 15 рефлектограмм
11. Время хранения информации во внутренней памяти: - до 10 лет

12. Борьба с помехами

- компенсация несинхронных помех (усреднение от 1 до 1024 реализаций)
- синхронных помех (вычитание)

13. Отображение информации

- рефлектограмма и результаты обработки отображаются на экране в графическом виде
- наименования режимов и параметры отображаются на экране в алфавитно-цифровом виде
14. Дисплей - встроенный, на основе жидкокристаллической панели 320 на 240 точек с подсветкой

15. Питание

- сеть переменного тока 220в 50Гц встроенный аккумулятор

16. Время работы в автономном режиме

- не менее 5 часов

17. Габаритные размеры

- 300х290х155 мм

18. Масса

- 9 кг

Описание актуально на: 04.07.2003.
