УСТРОЙСТВО ЗАЩИТЫ ПОМЕЩЕНИЙ ОТ УТЕЧКИ ИНФОРМАЦИИ ПО ВИБРОКАНАЛАМ

VNG – 006

ВВЕДЕНИЕ

1. СОСТАВ ИЗДЕЛИЯ

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

4. ИНСТРУКЦИЯ ПО МОНТАЖУ

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬТВА

ВВЕДЕНИЕ

Комплект постановщика виброшумовой помехи предназначен для нейтрализации специфических каналов утечки речевой информации, выявление которых затруднено традиционными средствами обнаружения.

Изделие VNG-006 обеспечивает противодействие таким видам подслушивающих устройств как проводные микрофоны, вмонтированные в ограждающие конструкции, виброприемные датчики электронных стетоскопов, а также лазерные и микроволновые системы съема информации с окон строительных конструкций.

Вышеперечисленные возможности изделия VNG-006 реализуются посредством постановки сплошной шумовой не фильтруемой вибропомехи на ограждающие конструкции (пол, потолок, стены, окна) и коммуникации помещения (батареи отопления, воздуховоды).

Вибропреобразователи изделия VNG - 006 возбуждают шумовые виброколебания в ограждающих конструкциях, обеспечивая при этом минимальный уровень помехового акустического сигнала в помещении, практически не влияющий на комфортность проведения переговоров.

Предусмотренная в устройстве VNG - 006 возможность подключения акустических излучателей позволяет " зашумлять " вентиляционные каналы и дверные тамбуры.

Шумовая помеха, генерируемая изделием VNG - 006 сформирована специальным образом с целью оптимального маскирования сигналов речевого диапазона частот.

Комплект поставки предусматривает все необходимые установочные элементы для монтажа вибропреобразователей.

1. СОСТАВ ИЗДЕЛИЯ VNG-006

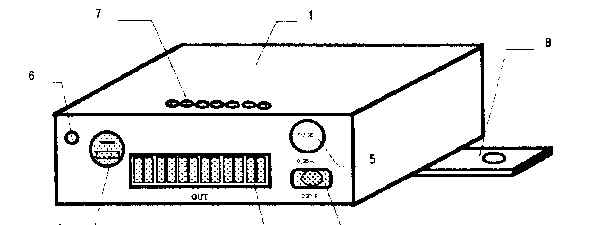

На рис.1 изображен внешний вид устройства VNG-006.

Цифрами обозначены:

1. - генератор белого шума;

2. - клеммная колодка;

3. - сетевой шнур;

4. - выход на акустическую систему;

5. - предохранитель;

6. - регулятор уровня акустического сигнала;

7. - отверстия под зажимные винты клеммной колодки;

8. - дополнительная установочная планка для крепления на стену;

9. - вибропреобразователь;

10. - соединительная колодка.

Рис. 1.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

Конкретное количество вибродатчиков для каждого помещения определяется исходя из его расположения, конструкции и материалов ограждающих поверхностей (стен, пола и т.д.). Ниже приводятся общие рекомендации для типовых случаев:

• СТЕНЫ - один вибропреобразователь на средней между полом и потолком линии (по центру стены), при длине стены до 5 м (кирпич) или 6 м (бетон);

• ПОТОЛКИ, ПОЛЫ - один вибропреобразователь на каждые 25кв.м. (кирпич) или 36кв.м. (бетон);

• ОКНА - один вибропреобразователь по центру оконного проема (на стекло или раму);

•ТРУБНЫЕ КОММУНИКАЦИИ - по одному вибропреобразователю на каждый "стояк". Определение необходимого количества акустических излучателей производится из расчета - по одному излучателю на каждый вентиляционный канал и дверной тамбур.

4. ИНСТРУКЦИЯ ПО МОНТАЖУ

4.1.Определить место установки генератора белого шума.

4.2.Отмерить отрезки соединительного кабеля необходимой длины для подключения вибропреобразователя. В качестве соединительного кабеля рекомендуется использовать абонентский телефонный кабель ТРП.

Не рекомендуется использование витого и экранированного проводов.

4.3.Подпаять соединительный кабель к контактным колодкам вибропреобразователей.

4.4.Навинтить вибропреобразователи на узлы крепления.

4.5.Установить вибропреобразователи.

Варианты установки вибропреобразователей:

4.5.1.На поверхности строительных конструкций:

а) очистить от слоя штукатурки площадку 35...40 мм;

б) просверлить отверстие 5...5,5 мм;

в) промыть отверстие от пыли;

г) отрезать "ломтик" эпоксидной шпаклевки, размять руками до однородного цвета;

д) заполнить отверстие шпаклевкой;

е) с усилием вдавить шип в отверстие.

4.5.2.На стекле:

а) обезжирить место установки и поверхность крепежного "пятака";

б) нанести на поверхность стекла и на "пятак " тонкий слой размятой эпоксидной шпаклевки и плотно сжать поверхности.

4.5.3.На поверхности деревянных рам установка производится также как и на строительных конструкциях.

4.5.4.На трубных коммуникациях:

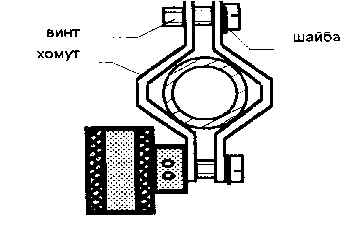

а) закрепить хомут на трубной коммуникации и установить на него вибропреобразователь, как показано на рис. 2;

Рис. 2.

б) Проложить и закрепить соединительные кабели, подключить их к клеммной колодке блока генератора в соответствии с рис. 3.

Рис. 3.

ВНИМАНИЕ!

При эксплуатации устройства необходимо соблюдать меры электробезопасности, т.к. вибропреобразователи находятся под высоким напряжением.

Для подключения акустических излучателей используйте вилку разъема имеющегося в комплекте поставки.

Применяйте параллельно - последовательное включение излучателей для получения сопротивления 4 ...8 0м

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬТВА

Гарантийный срок службы 1 год со дня продажи.
