Портативный сканирующий спектральный коррелятор, управляемый микрокомпьютером "OSCOR -5000"

Приглашаем Вас обратить внимание на новинку OSC-5000 (Омни-Спектральный Коррелятор), представляющий собой наиболее технологически передовую систему на рынке безопасности на сегодня, предназначенную для проведения тестов противонаблюдения. Легкий в использовании, прибор позволяет бесшумно проводить автоматический контроль и обнаружение подслушивающих приборов в течение 24 часов. OSCOR предназначен для определения основных видов аудио- и видеопередач в радиодиапазоне, инфракрасном диапазоне и поиска сигналов в электрической сети.

ПРЕИМУЩЕСТВА OSC

Портативный и Программируемый набор тестирующего оборудования, который непрерывно сканирует все полосы и бесшумно определяет подслушивающие устройства,

Высокочувствительный Приемник сканирует Аудио (50Hz-15KHz), Радиочастоты (10KHz-3GHz),a также Инфракрасный диапазон(850-1070nm).

Режим Аудиоанализа

демодулирует полученный сигнал в аудио и подготавливает его для работы с коррелятором.

Акустический Коррелятор использует сопоставление пассивного звукового фона для автоматического обнаружения подслушивающих приборов.

Устройство позволяет:

• проводить высокоэффективное профессиональное обследование помещений

• OSCOR может работать без остановок круглосуточно

ОСНОВНЫЕ ОПЕРАЦИИ

ВВЕДЕНИЕ

OSCOR обеспечивает автоматический и ручной режимы работы. В любом из режимов для проведения базовой проверки необходимо проделать следующие три шага:

1) Найти сигнал

2) Провести аудиоанализ сигнала

3) Провести корреляцию аудиосигнала

Автоматический режим особенно полезен при проведении предварительной чистки помещения в то время, как технический персонал подготавливает все необходимое. Он также представляет собой бесценную услугу в проведении 24-часового неконтролируемого персоналом контроля в то время, как ручной режим позволяет проводить более детальный анализ подозреваемого сигнала.

АВТОМАТИЧЕСКИЙ РЕЖИМ

Нажатие кнопки Power/Mode позволяет войти в экран установки Автоматического Режима, где могут быть введены данные специфических полос, время корреляции и типы выходов, В автоматическом режиме OSCOR будет непрерывно сканировать все выбранные и введенные координаты и автоматически реагировать на каждый полученный сигнал, анализировать каждый полученный сигнал на аудиоинформацию и проводить аудиокорреляцию для определения типа опасности.

Для персональной установки Автоматического Режима сделайте выбор из трех конфигураций в AUTO меню:

INPUT (ВВОДНЫЕ) : Позволяет пользователю активизировать, либо дезактивировать любой из диапазонов (Радиочастоты, электрическую сеть, инфракрасный диапазон, и т.п.). OSCOR будет сканировать все частоты в каждом активизированном диапазоне (см. Receiver System).

OPTIONS (ОПЦИИ): Обеспечивает установку дополнительных устройств. Autoplot - автоматически распечатывает лист текущих сигналов Autotape - Активирует запись аудиосигнала с установкой временного интервала.

Screen Active - Показания на экране во время работы в Автоматическом Режиме могут быть скрыты с целью сделать функции прибор менее заметными.

CORRELATE (КОРРЕЛЯЦИЯ): Опции, имеющиеся на данном уровне, позволяют пользователю изменять Уровень Порога Опасности, Метол Корреляции, Время Распознания, Время Анализа.

РУЧНОЙ РЕЖИМ

В ручном режиме предназначение OSC определяется проведением очистки помещения под контролем пользователя, Специфичность цели вместе с панелью сгруппированных функций позволяет проводить работу быстро и обеспечивает легкость установки прибора. Ручной режим имеет преимущества таких специфических функций, как автоматическое переключение элементов антенной решетки, поиск следующего сигнала и быстрое переключение одним нажатием между режимом спектрального анализа и режимом демодуляции сигнала.

РУЧНОЙ КОНТРОЛЬ РАДИОЧАСТОТ

EXPAND AND NARROW: Регулирует демонстрируемый на экране диапазон частот. Позволяет его расширить, либо сузить.

UP AND DOWN: Похожие по функциям на шифратор, кнопки "вверх" и "вниз" позволяют Вам немедленно перейти на верхнюю, либо нижнюю часть спектра.

OPTICAL ENCODER: Врашаюшийся шифратор "Руль" позволяет плавно перестраиваться на диапазон с возможностью перестроить шаг,

SEEK/LIMITS: Функция ПОИСК позволяет автоматически проводить поиск следующего сигнала,

SWEEP/ANALYZE: Чередование между спектрумом чистки и режимом анализа демодулированного сигнала.

Примечание: Функция КОРРЕЛЯЦИЯ для ручного режима будет описана позже.

ПРОГРАМНЫЕ КЛЮЧИ

Устанавливаемые пользователем Программные Ключи содержат в себе рабочее программное обеспечение и позволяют легко обновлять программу, либо новые ее функции. Обновление программного обеспечения обеспечивается в течение одного года со пня покупки прибора.

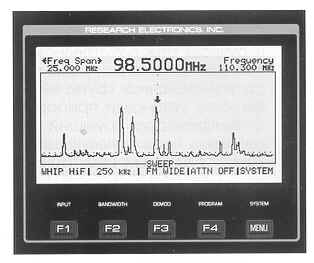

ПРИЁМНИК (РЕЖИМ СПЕКТРАЛЬНОГО АНАЛИЗА)

РЕЖИМ СПЕКТРАЛЬНОГО АНАЛИЗА

Приемник OSC превосходит другое тестирующее оборудование, обеспечивая быстрое точное обнаружение частот вместе с высокой чувствительностью. Различные демодуляторы позволяют OSC принять широко-, либо узкополосные сигналы, включая поднесушие аудиосигналы.

В режиме Спектрального Анализа:

Функция F1 позволяет последовательно переходить из диапазона в диапазон.

функция F2 выбирает тип демодулятора сигнала (широко- либо узкополосные демодуляторы).

Функция F3 выбирает подходящий демодулятор для аудиоконтроля , либо корреляции (FM либо AM).

Данная таблица представляет возможные комбинации демодуляторов в различных диапазонах (См. Режим Анализа).

BOLD Обозначает полосы и демодуляторы, используемые в автоматическом режиме

* 1 Khz дополнительно заказываемая опция

** отсутствует в автоматическом режиме

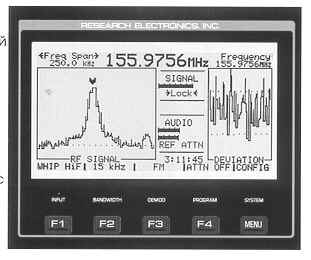

ПРИЕМНИК (РЕЖИМ АНАЛИЗА)

РЕЖИМ АУДИОАНАЛИЗА

В режиме анализа происходит демодулирование сигнала в аудио, его замыкание и индикация специфических условий перед корреляцией.

Демодуляция необходима для того, чтобы декодировать сигнал в аудио для дальнейшей корреляции или контроля (мониторинга).

Схемы возможной демодуляции приведены ниже.

FM Широкополосные: 250 Khz такие же как используется FM Трансляцией и ТВ Аудио.

FM Узкополосные: 15, 6 Khz такие же как используются при большинстве двухсторонних коммуникаций. SubCFM: использует 250 Khz первоначальный и 15 или 6 Khz вторичные демодуляторы,

AM широкополосные: 250 Khz используется для быстрого сканирования

AM узкополосные: 15, 6 Khz используется с AM трансляцией, в коротковолновой связи, СВ, в авиации.

SSB/CW: 6, 1 KHz используемые в коротковолновой связи, морским флотом, в любительской радиосвязи и для определение записывающих устройств.

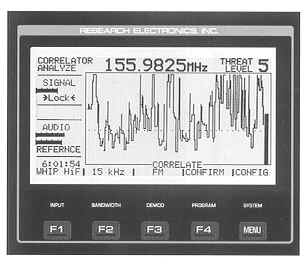

АКУСТИЧЕСКАЯ КОРРЕЛЯЦИЯ

РЕЖИМ КОРЕЛЯЦИИ

Акустический Коррелятор сравнивает комплексные шумовые фоны, получаемые одновременно как с эталонной системы (Reference System, см. ниже), так и с принимаемого сигнала. Когда та же акустическая информация появляется на обоих каналах, то уровень сигнала увеличивается, показывая присутствие подслушивающего устройства. В автоматическом режиме OSCOR систематически настраивается на каждый сигнал и проводит корреляцию. Каждый обнаруженный сигнал сохраняется в памяти и включается сигнал предупреждения (Alert). Alert может быть либо бесшумным визуальным в виде красного загорающегося светодиода, либо иметь звуковой сигнал. Также каждый обнаруженный сигнал может быть записан на магнитофон для дальнейшего уточнения.

Примечание: Эталонная система обеспечивает аудиовход в Акустический Коррелятор и, как правило, прослушивается к естественным шумам в помещении. Встроенный Эталонный Микрофон соединен с автоматическим регулятором уровня для обеспечения сигнала Акустическому Коррелятору.

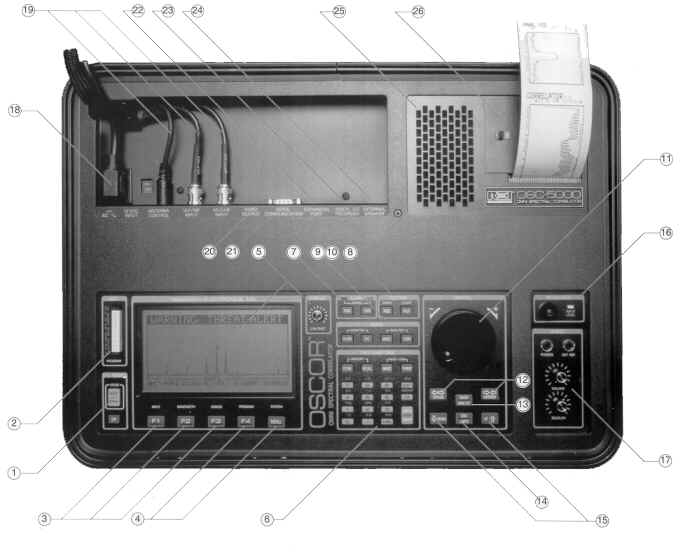

ХАРАКТЕРИСТИКИ ПРИБОРА

1. Power/Mode; Активизирует систему и выбирает Автоматический, либо ручной режимы.

2. Program Key: Устанавливаемый пользователем ключ позволяет получать новые версии программы с новыми функциями программного обеспечения.

3. RF Systern Control: F1 выбирает диапазон; F2 выбирает ширину полосы частот; 250 kHz. 15 kHz, 4kHz, (1 kHz - опция); F3 выбирает демодулятор; AM. FM, поднесущая FM, SSB/CW.

4. Program/Systern Control: F4 включает или выключает аттенюатор. F5 Меню позволяет получить доступ к более глубоким функциям от F1 до F4 и служит выходом во время конфигураций пользователя.

5. Graphic LCD Display: 128 x 256 графический дисплей с регулировкой контрастности легок для считывания показаний.

6. Data Functions: Группа клавиш, позволяющая пользователю работать с регистрами памяти, осуществлять прямой ввод частоты с клавиатуры.

7, Alarm Control: 'Tone' выбирает бесшумный, либо звуковой сигнал предупреждения об опасности и 'Таре' контролирует Вкл./Выкл. магнитофона.

8. Plotter Control: Вывод информации на ленточный принтер, либо вывод списка с уровнями опасности, датой и временем. FEED продвигает вперед бумагу принтера.

9. Audio Monitor: Filter последовательно переключает режим вывода сигналов на динамик; выключен, включен, включен через фильтр 300-3000 Hz для ограничения шумов. External - переключает источник сигналов: приемник, встроенный микрофон, разъем external.

10. Audio Analysis: CORR включает и выключает режим корреляции, SPECT включает и выключает режим спектрального анализа аудиосигнала.

1 1. Optical Encoder: С помощью 'руля' производится плавная перестройка частоты в границах данного диапазона. Скорость перестройки может варьироваться.

12. Expand/Narrow: Расширяет, либо сужает демонстрируемый диапазон частот.

13, Sweep/Analyze: Позволяет переходить из режима спектрального анализа в режим демодулирования сигнала и обратно.

14. Seek/Liml+S: Проводит поиск следующего сигнала (Лимит зарезервирован на будущее).

15. Down/Up: Смена участка диапазона частот на более высокий, либо более низкий.

16. Reference Microphone: Получает акустический сигнал в пределах помещения и соединен с информационным входом Коррелятора, Индикатор LED INPUT LEVEL загорается в тот момент, когда присутствует удовлетворительный уровень на входе. ЕХТ REF - разъем, обеспечивающий подключение внешних источников сигнала, таких как CD Player, магнитофонов, дополнительных внешних микрофонов и соединение с телефонной линией через адаптер.

17. Volurne/Squelch: Регулятор громкости и Squelch. Телефонный выход должен использоваться только со специальными прилагающимися наушниками.

18. Power Input: IEC-320 международный тип разъема питания для подключения 115/220 VAC (выбирается переключателем). Внешний 12-18 VDC вход.

19. Control/RF Cables: Кабели, соединяющие процессорный блок управления с антенной решеткой.

20. Video Output: (Опция) Обеспечивает стандартный 1 Vp-p видеосингнал использования с внешним монитором.

21. Serial Communications: RS-2321/опорт для соединеия с, совместимым PC компьютером для осуществления контроля на большом мониторе хранения на компьютере большого объема данник (программное обеспечение -опция).

22, Expansion Module рог+: специальный разъем, предназначенный для добавления новых внешних модулей при развитии системы в будущем.

23. Recorder Output: Позволяет использовать стандартный, либо микрокассетный диктофон для автоматического сохранения на пленке полученных аудиосигналов для дальнейшей обработки,

24. External Speaker: Разъем, позволяющий подключать внешний динамик с характеристиками 3 W, 8 Ohms.

25. Internal Speaker: 3" x 5" динамик оптимизирован для воспроизведения голосовых частот. Воспроизводит сигналы во время мониторинга, либо предупреждающий сигнал.

26. Printer Access: Обеспечивает легкий доступ для замены термобумаги шириной в 2"; бумажная копия обеспечивает детальное сравнение и является дополнением к регистрационной книге.

27. Rechargeable Built-In Batteries: обеспечивает от 2 до 5 часов работы. Система автоматической подзарядки встроена в прибор (не показана).

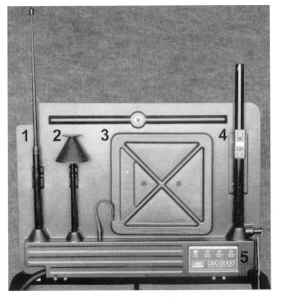

ПАНЕЛЬ AHTЕHHЫ

1. АКТИВНАЯ АНТЕННА: GaAs антенна с высокочувствительным усилителем обеспечивает высокую чувствительность и широкую частотную полосу в 0.5-1500 Mhz.

2. ДИСКОНУСНАЯ АНТЕННА: Обеспечивает широкую частотную полосу 1500-3000 Mhz.

3. СБАЛАНСИРОВАННАЯ РАМОЧНАЯ АНТЕННА: Содержит активный усилитель; диапазон при широкополосном приеме от 10 до 500 Khz; при узкополосном -от 35 до 45 Khz. Рамочная антенна может быть использована в переносном варианте для локализации источника угрозы,

4, ИНФРАКРАСНЫЙ ДЕТЕКТОР: Обеспечивает угол обзора в 360 и прием в диапазоне длин волны в 580-1050 пМ, при модуляции от 15kHz до 5MHz.

5. ИНДИКАТОР СТАТУСА: Показывает выбранный элемент антенны.

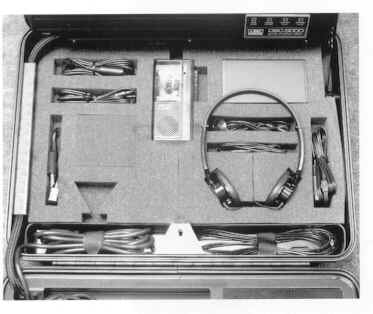

УПАКОВКА И ХРАНЕНИЕ АКСЕССУАРОВ

Прибор устанавливает новые стандарты в компактной и легкой упаковке. Встроенный в систему отсек для хранения аксессуаров содержит в себе специфически оформленные отделения для кабелей, адаптеров и аксессуаров.

Примечание. Данный отсек, указанный здесь на фотографии, может варьироваться в соответствии с выбором дополнительных аксессуаров, предложенных клиентом. Пожалуйста, свяжитесь с нами для получения перечня имеющихся аксессуаров.

ЛЕНТОЧНЫЙ ПРИНТЕР

Ленточный принтер обеспечивает печать информации о начальных установках и результатах работ. Персонал, обслуживающий прибор, может вести печать прямо во время работы прибора с тем, чтобы в дальнейшем иметь "историю" проведения проверки помещения.

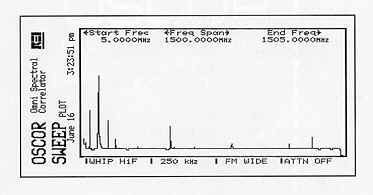

Получение бумажной копии спектрального анализа позволяет выбрать ту часть спектра, интерес к которой проявляется более всего. Любые из сигналов, требующие более тщательного изучения, могут быть распечатаны для дальнейшей обработки. Плюс, во время проведения последовательных чисток новые сигналы уже готовы к анализу.

Для любого сигнала может быть получена распечатка с экрана анализа, которая будет содержать в себе информацию о частоте, спектре демодулятора и выбранных установках. Данные распечатки вместе с соответствующими распечатками коррелятора могут быть сохранены для дальнейшего изучения подозрительных сигналов.
Другой полезный график - лист "опасностей". Опасности на графике расположены по мере того как снижается уровень угрозы. Информация о каждой такой опасности содержит в себе ее уровень, время и дата обнаружения, частоту и используемый диапазон, а также выбранные установки и тип демодулятора.

СПЕЦИФИКАЦИИ

ПРИЕМНИК:

АУДИОСИСТЕМА:

СИСТЕМА ПИТАНИЯ:

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

СИСТЕМА КОНТРОЛЯ:
